L’essentiel à retenir : le démontage sécurisé du Miele Complete C3 repose sur l’utilisation d’un tournevis Torx T20 et le repérage de vis dissimulées sous les pédales et le capot des accessoires. Cette intervention permet de diagnostiquer des pannes fréquentes, comme l’usure des charbons moteur. Un entretien interne méthodique réduit drastiquement les coûts de réparation par rapport au remplacement à neuf.
Face à une perte de puissance ou un enrouleur bloqué, comprendre comment démonter un aspirateur miele complete c3 devient une nécessité économique pour éviter un remplacement coûteux. Ce guide technique détaille les protocoles de sécurité et l’usage du tournevis Torx T20 pour accéder aux composants internes sans endommager les fixations en plastique. Maîtriser cette procédure de maintenance garantit une réparation durable du moteur et prolonge significativement le cycle de vie de votre appareil haut de gamme.

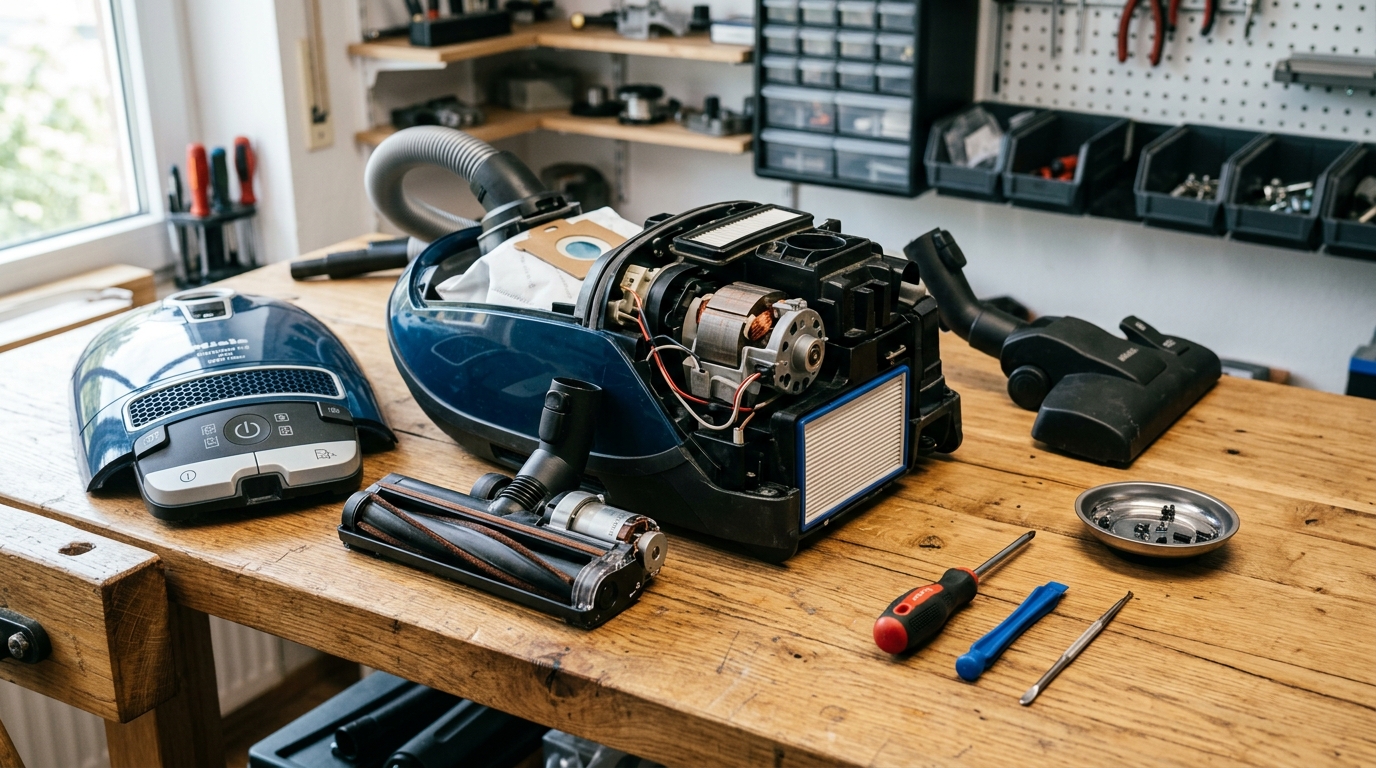

Comment démonter un aspirateur Miele Complete C3 : sécurité et outils
Avant de sortir la boîte à outils, il faut impérativement sécuriser votre zone de travail pour éviter tout incident électrique fâcheux.
Protocoles de sécurité électrique et préparation du poste
Débrancher la prise murale constitue la première étape indispensable. Cette action prévient tout risque d’électrocution durant l’intervention. On ne plaisante jamais avec le courant secteur lors d’un démontage.
Appuyez ensuite sur le bouton marche après le débranchement. Ce geste permet de vider l’énergie résiduelle stockée dans les composants de la carte.
Installez l’aspirateur sur une table stable, propre et bien éclairée. Utilisez un petit récipient pour organiser les vis afin de ne rien égarer. Cette rigueur garantit une manipulation sereine et sécurisée.

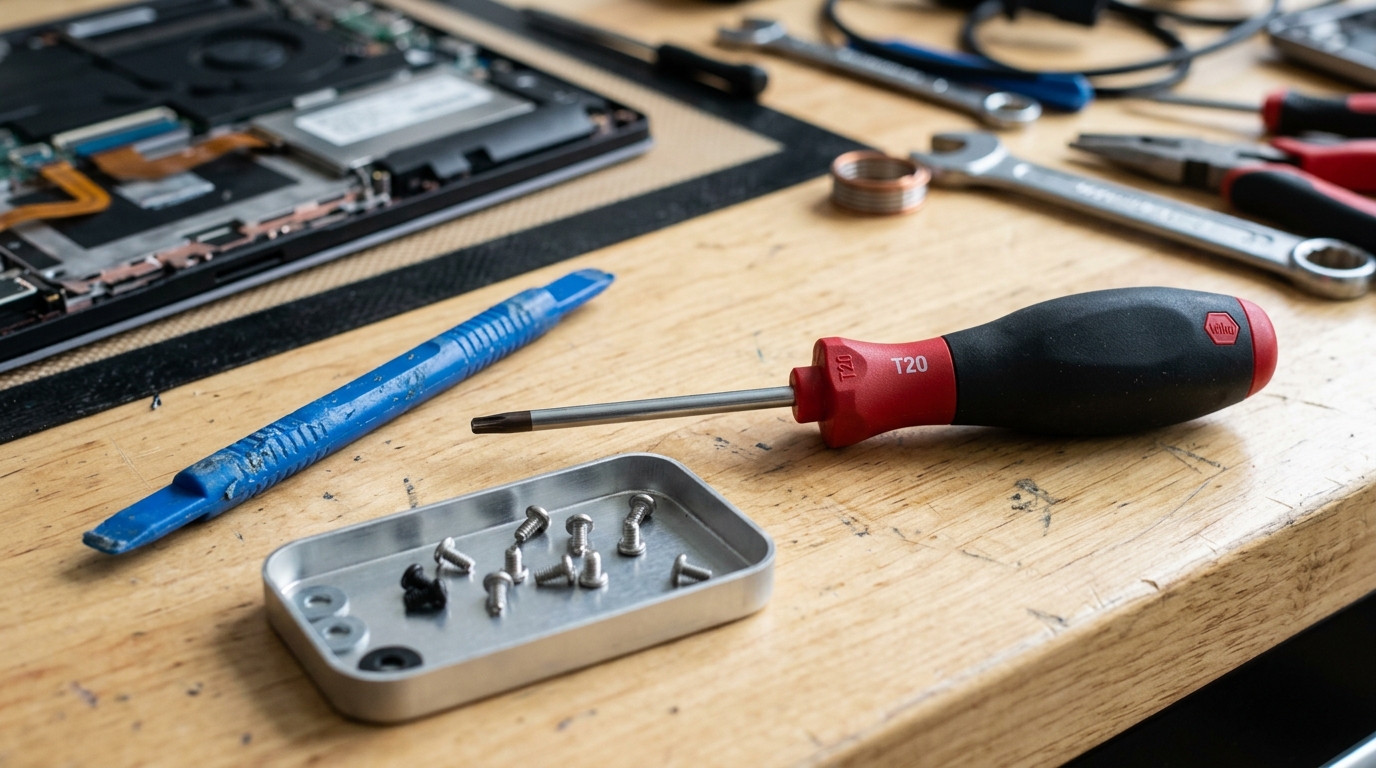

Inventaire du matériel technique nécessaire à l’intervention
Le tournevis Torx T20 est l’outil central pour intervenir sur un appareil Miele. Sans cet accessoire spécifique, l’ouverture du boîtier est impossible. Il correspond au standard de fixation du fabricant.
L’usage de leviers en plastique est préconisé pour déclipser la coque sans altérer. Un tournevis plat peut convenir, à condition d’agir avec une extrême délicatesse pour éviter les rayures.
- Tournevis Torx T20
- Spatule de levier en plastique
- Smartphone pour photos
- Petit bac de rangement
Prendre des photos à chaque étape du démontage vous sauvera la mise au moment de tout remonter, croyez-en mon expérience de bricoleur.
3 étapes pour retirer la coque supérieure sans briser les clips
Une fois votre matériel prêt et la sécurité assurée, passons aux choses sérieuses : l’ouverture de la bête sans rien casser.
Localisation et retrait des vis de fixation dissimulées
Je commence toujours par vider l’appareil. Retirez le sac et les filtres. Cela permet d’y voir clair rapidement.
Inspectez ensuite le compartiment des accessoires. Des vis s’y cachent souvent. Vérifiez aussi la zone proche de la sortie d’air.

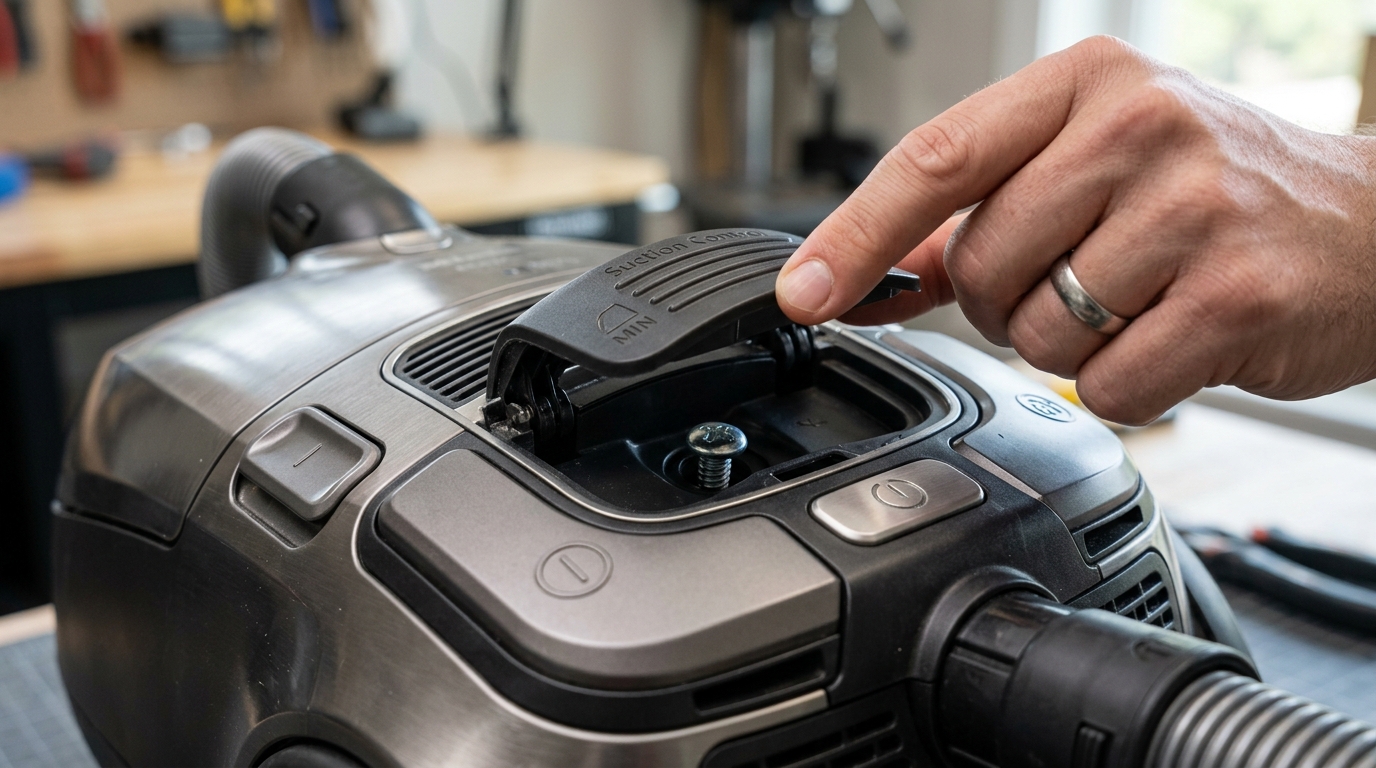

Le piège se situe sous les pédales. Soulevez délicatement le plastique pour les voir. Ne forcez jamais brutalement sur la structure.

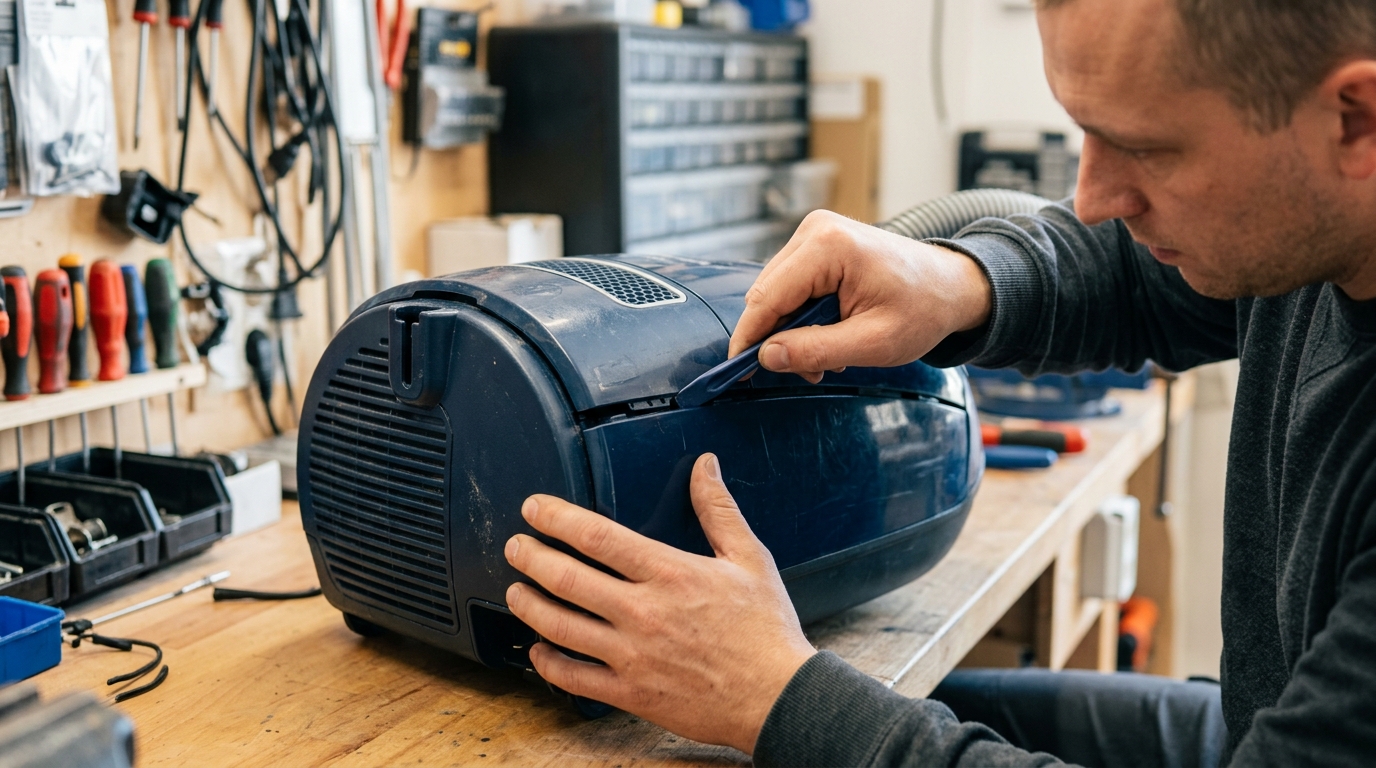

Désengagement des clips latéraux et ouverture du boîtier
Insérez votre levier dans la fente latérale. Cherchez le point de bascule avec précision. Ressentez la résistance naturelle des ergots internes.
Appliquez une pression constante mais très mesurée. Le plastique vieillissant devient parfois cassant. Si un blocage persiste, cherchez une vis oubliée.
Soulevez le capot avec une grande prudence. Des fils relient les boutons à la carte. Ne tirez pas d’un coup sec.
Diagnostic interne du moteur et des circuits électriques
Le ventre de l’appareil est maintenant ouvert, il est temps d’inspecter les organes vitaux pour comprendre pourquoi il fait des siennes.

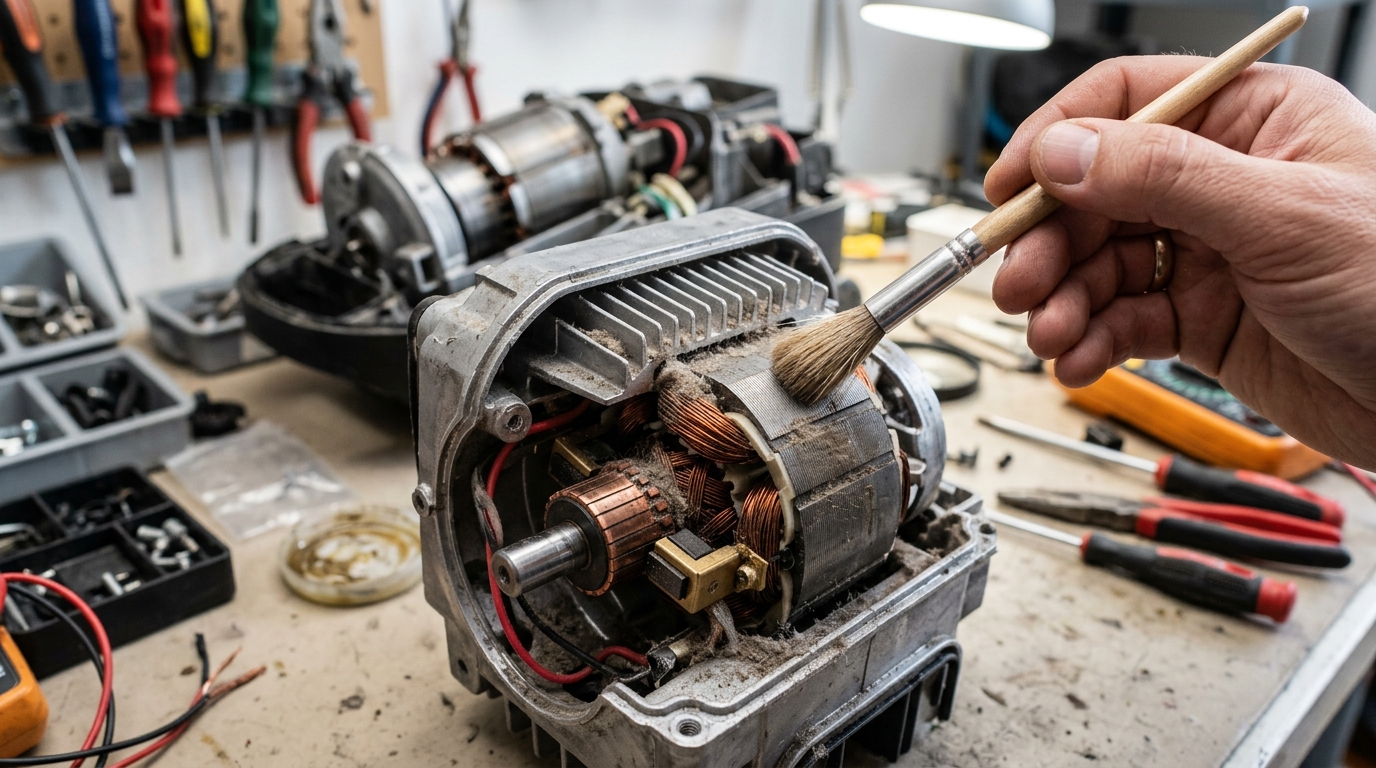

Inspection du bloc moteur et remplacement des charbons
Je sors le bloc moteur de sa mousse isolante. J’observe l’état des roulements. Si une odeur de roussi se dégage, c’est souvent mauvais signe pour la suite.
Je contrôle l’usure des charbons de 32 x 11 x 6.1 mm. S’ils mesurent moins de 5 millimètres, je les remplace. C’est une panne fréquente et peu coûteuse.
Je nettoie la poussière de plâtre sur les ailettes du moteur. Cette fine pellicule étouffe les composants et provoque des surchauffes. J’utilise une petite brosse souple.
Vérification de l’enrouleur et de la carte de puissance
Je teste la continuity du câble au multimètre. Les coupures se logent souvent près de la prise mâle. C’est une cause majeure de panne intermittente sur ce modèle.
J’examine la carte électronique EDW S15303 pour repérer des traces noires. Un simple nettoyage des contacts de l’enrouleur suffit parfois à redonner vie à l’appareil.
| Composant | Symptôme | Action |
|---|---|---|
| Charbons | Étincelles | Remplacement |
| Cordon | Pas de démarrage | Test continuité |
| Carte électronique | Odeur de brûlé | Inspection visuelle |
| Enrouleur | Enroulement lent | Nettoyage contacts |
Une fois ces vérifications faites, je sais si la réparation est viable ou si le moteur est définitivement hors d’usage.
Comment assurer un remontage fiable et tester l’aspiration ?
Tout semble en ordre à l’intérieur, il ne reste plus qu’à refermer la machine en s’assurant que tout est hermétique.
Nettoyage des conduits et vérification de l’étanchéité
Vérifiez l’absence d’obstructions internes. Un débris résiduel compromet la puissance. Nettoyez les recoins au chiffon pour éliminer les poussières accumulées durant l’ouverture.
Positionnez les joints avec une rigueur absolue. Un décalage induit des fuites d’air critiques. Une étanchéité parfaite est le garant d’une dépression maximale sur vos sols.

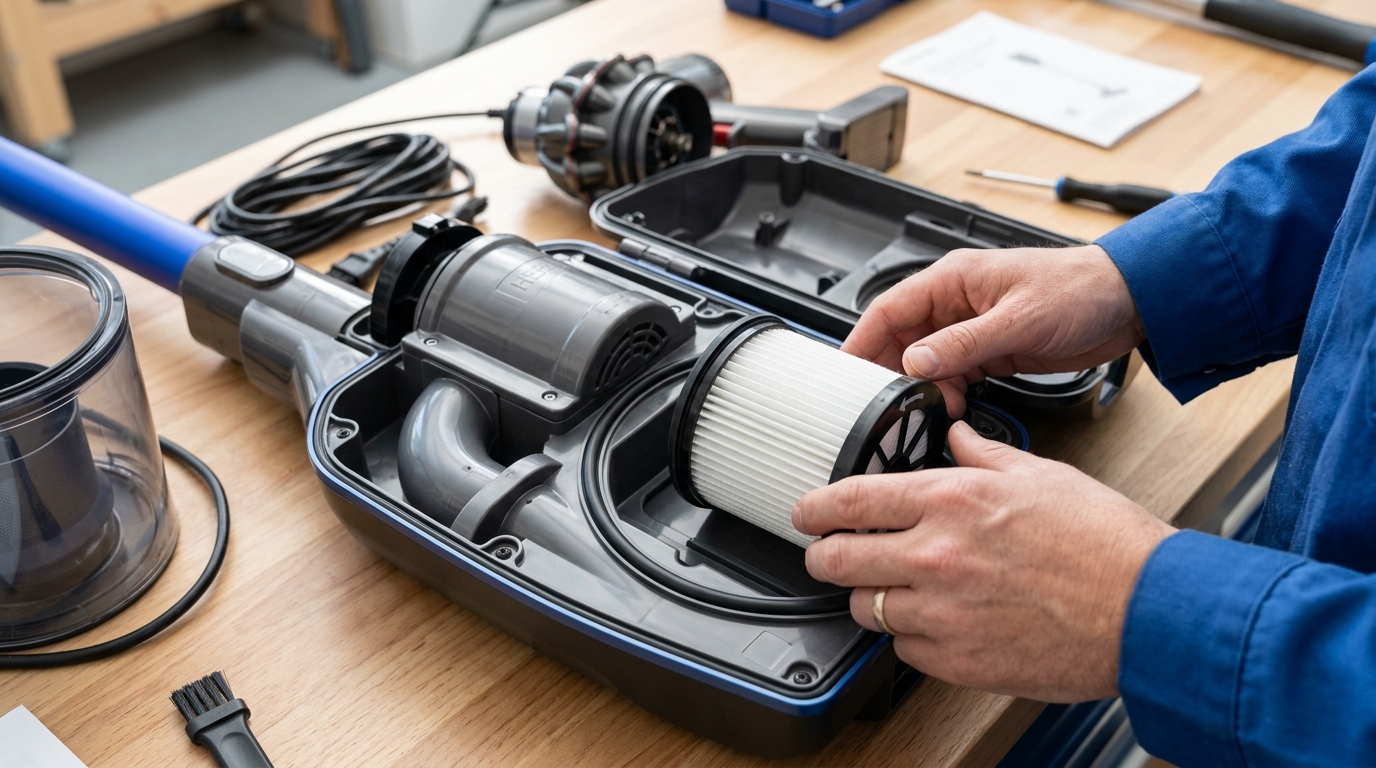

Installez des filtres HEPA neufs immédiatement. Cela préserve l’intégrité du moteur. Profitez de cette intervention pour assainir durablement votre système de filtration.
Procédure de fermeture et tests de fonctionnement final
Ajustez la coque supérieure sur le châssis. Veillez scrupuleusement à ne pincer aucun conducteur électrique lors de l’assemblage des deux parties.
Réinsérez les vis Torx avec modération. Le plastique risque la fissuration sous une contrainte excessive. Un serrage ferme garantit la cohésion structurelle sans dommage.
Raccordez l’appareil et actionnez les pédales de commande. Modulez la puissance pour valider le variateur. Si le moteur tourne régulièrement, votre intervention est un succès.
Réparer son aspirateur soi-même coûte dix fois moins cher qu’un remplacement à neuf, tout en faisant un geste concret pour la planète.
Maîtriser comment démonter un aspirateur Miele Complete C3 garantit une maintenance rigoureuse du moteur et des composants électroniques. Procédez dès maintenant au nettoyage des conduits et au remplacement des filtres pour restaurer une puissance d’aspiration optimale. Prolongez durablement la vie de votre appareil grâce à cette expertise technique.
FAQ
Quel outillage technique est requis pour l’ouverture d’un Miele Complete C3 ?
L’intervention nécessite principalement un tournevis Torx T20, standard de montage chez Miele. L’utilisation d’un levier en plastique (type spudger) est préconisée pour déclipser les éléments de carrosserie sans altérer le polymère.
Pour certaines vis profondément logées, notamment sur la partie latérale gauche, l’usage d’une extension de tournevis est indispensable afin d’atteindre les points de fixation inaccessibles avec un manche standard.
Comment localiser les vis de fixation sur ce modèle d’aspirateur ?
Après le retrait du sac à poussière et des filtres, les vis deviennent visibles dans le compartiment principal. Une attention particulière doit être portée à la vis dissimulée sous la grille de sortie d’air du moteur, ainsi qu’aux fixations situées sous les pédales de commande.
Il est impératif de retirer les boutons en faisant levier délicatement avec un outil plat pour accéder aux vis sous-jacentes. Le démontage des crochets du tuyau d’aspiration libère également des points d’ancrage latéraux nécessaires à la désolidarisation de la coque.
Quelle est la procédure de sécurité avant toute manipulation interne ?
La mise hors tension absolue est la règle prioritaire : débranchez systématiquement la prise murale. Cette action prévient tout risque d’électrocution, car le démontage expose des contacts sous tension, notamment au niveau du bloc moteur et de l’enrouleur.
Une fois l’appareil débranché, il est conseillé d’actionner l’interrupteur de marche pour dissiper l’énergie résiduelle des composants capacitifs de la carte électronique. Travaillez sur une surface stable et dégagée pour organiser les pièces déposées.
Comment accéder au bloc moteur et à la carte électronique ?
Une fois les vis retirées, le compartiment arrière et le volet supérieur se détachent, parfois en exerçant une pression ferme pour vaincre la résistance des clips. Le bloc moteur, logé dans sa mousse isolante, et l’enrouleur de câble peuvent alors être extraits verticalement.
La carte de puissance est située dans un module spécifique rattaché au volet. Pour l’extraire, il convient de déclipser cette section et de retourner le composant, en veillant à ne pas sectionner les connecteurs blancs lors de la manipulation.
Quels points de vigilance respecter lors du remontage de l’appareil ?
Le remontage s’effectue en suivant l’ordre inverse des étapes de dépose. Une attention critique doit être accordée à l’alignement des connecteurs blancs et au positionnement des joints d’étanchéité pour maintenir une dépression optimale.
Lors du vissage final dans le plastique, modérez votre force pour ne pas foirer les filetages. Avant la fermeture définitive, assurez-vous qu’aucun fil n’est pincé entre les deux sections de la carcasse, ce qui pourrait causer un court-circuit ou une panne prématurée.
