Votre tondeuse s’emballe dès qu’elle monte en régime, ou cale sans raison apparente au ralenti ? Dans neuf cas sur dix, le coupable est ce petit ressort que personne ne remarque. Le montage ressort régulateur moteur Briggs et Stratton est précisément l’opération qui restaure un régime stable, évite une 10 à 15 % et préserve le moteur d’une usure prématurée. Je vous guide ici étape par étape, avec les points d’ancrage par série, un tableau de correspondance des références, et les pièges que je vois revenir chantier après chantier. Comptez 1h30 à 2h30 pour une intervention méthodique. Et avant de vous lancer, pensez à vérifier que vous portez des chaussures de sécurité conformes adaptées à ce type de manipulation mécanique, un ressort sous tension qui lâche brutalement, ça fait des dégâts.

Fonctionnement et identification : quel ressort pour votre modèle ?

Rôle du ressort régulateur et mécanisme des masselottes

Imaginez un bras de fer permanent à l’intérieur du carter moteur. D’un côté, des masselottes centrifuges qui tournent avec le vilebrequin et cherchent à fermer le papillon des gaz quand le régime monte. De l’autre, le ressort de gouverneur qui tire dans le sens opposé pour maintenir l’ouverture. C’est cet équilibre dynamique qui stabilise le régime, exactement comme un régulateur de vitesse dans une voiture, mais entièrement mécanique.

La force de rappel nominale du ressort est de 15 à 25 N. Ce chiffre n’est pas anodin : trop faible, le moteur ne monte pas en régime sous charge ; trop élevé, il s’emballe. Le régime cible varie selon la série : 2800-3200 tr/min pour les séries classiques, 2700-2900 tr/min pour les Classic/Quantum, et 3200-3600 tr/min pour l’Intek 12.5hp. Le levier de régulateur, cette pièce plate qui sort du carter, fait le lien mécanique entre les masselottes internes et la tringlerie de commande des gaz.

Identifier les points d’ancrage selon la série moteur

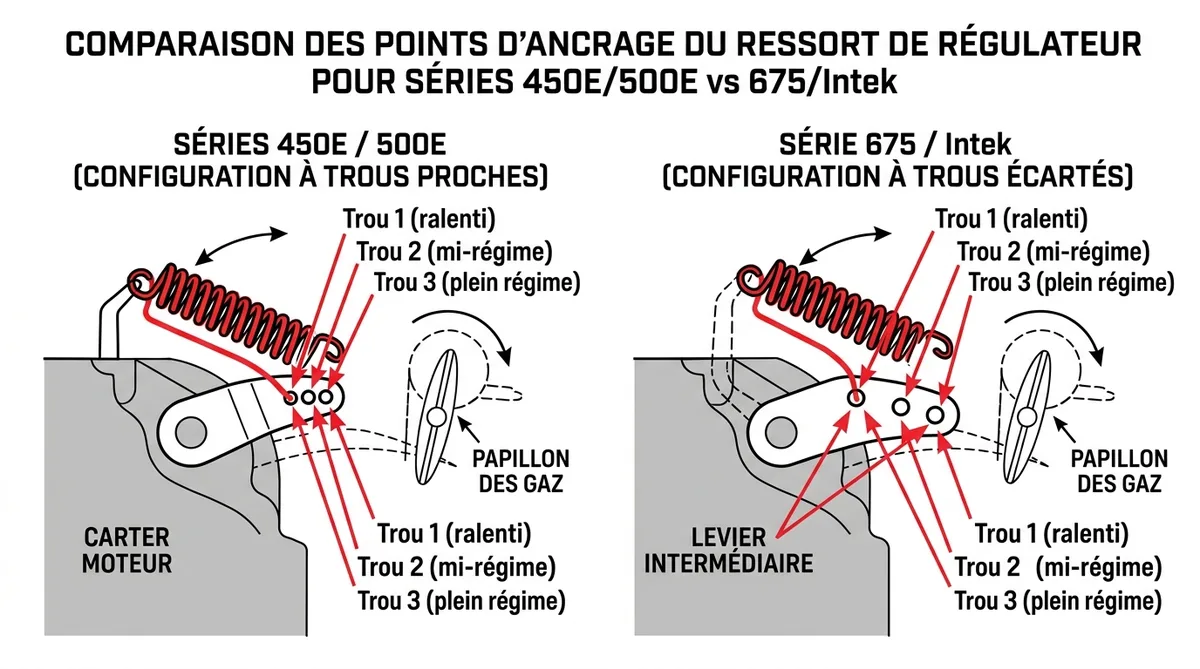

C’est là que beaucoup se trompent. Les séries Briggs se ressemblent visuellement mais leurs points d’ancrage diffèrent franchement d’une famille à l’autre. Voici comment je les distingue sur le terrain :

• Séries 450E, 500E et 550E (volumes 480 cc) : régulateur vertical intégré avec double point d’accroche, ressort fin orienté quasi horizontalement
• 675EX / 190cc (volume 590 cc) : ressort plus long avec tension accrue, diagonale plus prononcée
• Intek OHV 12.5hp : peut comporter trois ressorts distincts, à ne surtout pas confondre
• Classic et Quantum : régulateur latéral compact avec ressort court, trou d’ancrage unique ou n°1

Sur le carburateur, une extrémité du ressort s’accroche sur le levier de régulateur via un trou oblong dans son tiers supérieur. L’autre extrémité se fixe sur le levier de commande des gaz. Sur les séries 450 et 500, un second ressort de rappel plus fin assure le retour au ralenti, ne confondez pas les deux.

Tableau de correspondance des références et trous de fixation

Avant toute commande, notez le numéro de série gravé sur le carter. Un écart de référence change la tension au point d’équilibre. Voici les données essentielles pour les séries courantes.

Modèle moteur	Référence pièce	Trou d’accrochage	Longueur au repos	Prix indicatif 2026
Série 450E / 500E	692612 / 698726	Trou central n°2	30-35 mm	8-15€
Série 550E / 600E	691859	3e trou levier / 2e trou commande	33-38 mm	8-15€
Série 675EX / 190cc	795438	Trou supérieur n°3	38-45 mm	15-25€
Intek OHV 12.5hp	795883	Trou inférieur n°1 ou n°2	40-45 mm	15-25€
Classic / Quantum	692612	Trou unique ou n°1	30-33 mm	8-15€

Les pièces adaptables hors référence constructeur coûtent souvent moins cher mais présentent des tolérances moins strictes, sur un régulateur, une tolérance approximative se paye cash en régime instable. Pour les versions industrielles ou Intek, les prix peuvent atteindre 40€. La durée de vie moyenne est de 1000-1500 heures de fonctionnement selon l’intensité d’utilisation.

Préparation sécurisée et outillage spécifique

Consignes de sécurité préalables

Je ne commence jamais une intervention sur un moteur thermique sans suivre cette séquence dans l’ordre. Un démarrage accidentel sur une tondeuse avec lame engagée, c’est une urgence chirurgicale en quelques secondes.

• Débrancher le câble de bougie d’allumage et retirer le capuchon : étape non négociable, vérifiée visuellement avant de toucher quoi que ce soit
• Attendre que le moteur soit entièrement froid, au moins 30 minutes après utilisation, pour éviter les brûlures sur le silencieux
• Placer l’appareil sur surface plane et stable, frein de stationnement activé sur tracteur-tondeuse
• Vider le réservoir ou fermer le robinet de carburant pour éviter tout écoulement accidentel
• Porter des chaussures de sécurité adaptées : un ressort de régulateur sous tension peut projeter des éléments lors du décrochage

Outils nécessaires et pièces de rechange

Pour un montage ressort régulateur réussi, l’outillage fait vraiment la différence. Une pince inadaptée tord le fil du ressort et modifie son axe de traction, ce qui rend le réglage impossible même avec la bonne pièce. Voici ce que j’emporte systématiquement :

• Pince à becs fins : indispensable pour l’accrochage précis sans déformer les crochets
• Tournevis plats et cruciformes de différentes tailles
• Clé à bougie adaptée au modèle
• Lampe frontale ou lampe flexible : la zone du carburateur est souvent sombre et mal accessible
• Smartphone pour photographier l’assemblage avant dépose, cette photo vaut tous les schémas

Avant de commander le ressort neuf, vérifiez la tension initiale de l’ancien : un écartement initial de 2-3 mm entre spires est requis. Si l’écart dépasse 2 mm, le ressort est fatigué et doit partir. Tout ressort présentant une déformation visible, de la corrosion ou une fatigue métallique se remplace sans tenter de le redresser, un ressort bricolé casse toujours au mauvais moment.

Diagnostic préalable : état du mécanisme

Un ressort neuf sur une tringlerie grippée, c’est du travail gâché. Avant toute dépose, je passe deux minutes à vérifier l’état général du mécanisme :

• Tester la liberté de mouvement de la tringlerie de commande : elle doit coulisser sans point dur ni accroche
• Contrôler l’usure des plots de masselottes centrifuges : des masselottes usées faussent la régulation même avec un ressort neuf
• Photographier l’ensemble du montage sous deux angles avant toute dépose

Montage ressort régulateur moteur Briggs et Stratton : schémas et étapes détaillées

Schéma de la tringlerie et positionnement initial

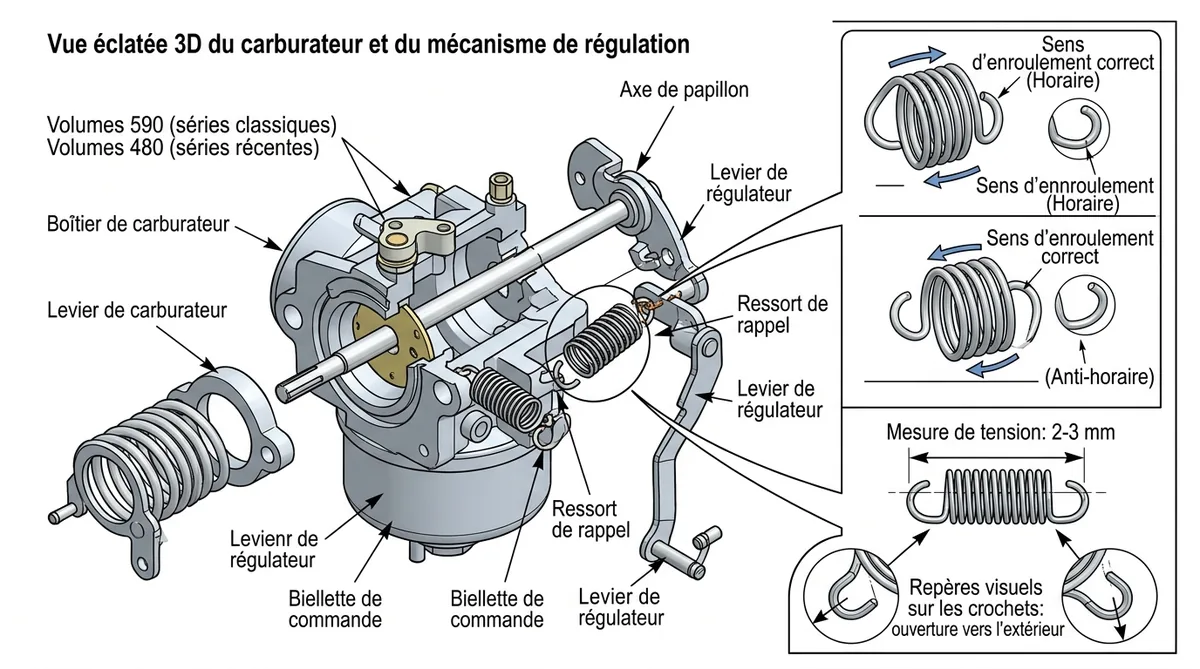

Le schéma de tringlerie varie entre les volumes 590 (675EX/190cc) et 480 (450E/500E/550E). Sur les volumes 480, le levier de régulateur est plus court, les trous d’ancrage sont rapprochés et le ressort tire quasi horizontalement vers le levier de gaz. Sur les volumes 590, le levier est plus long, orienté davantage vers le haut, et le ressort adopte une diagonale plus prononcée, différence visible à l’œil nu dès qu’on sait quoi chercher.

La règle d’or, quelle que soit la série : le ressort doit toujours être monté en tension, jamais à plat. Son axe est légèrement diagonal, jamais perpendiculaire au levier. L’extrémité crochetée côté levier de régulateur pointe vers l’arrière du moteur sur les séries verticales. L’extrémité côté levier de gaz pointe vers le haut, dans l’axe de traction du câble d’accélérateur. Les crochets ouverts doivent pointer vers l’extérieur pour éviter tout désaccrochage en fonctionnement.

Pose du ressort : sens d’enroulement et tension

Le sens d’enroulement est déterminé par la position de montage d’origine, d’où l’importance de la photo avant dépose. Sur la plupart des séries 450E/500E/550E, l’enroulement est dans le sens horaire vu depuis le côté levier. Sur les Intek OHV, vérifiez systématiquement le schéma constructeur car la configuration diffère selon les sous-modèles.

Voici la séquence de pose que j’applique :

1. Accrochez d’abord l’extrémité sur le bras de régulateur (côté carter), en vous assurant que le fil est bien engagé au fond du trou, pas simplement posé en surface, ce qui lâche dès la première mise en charge
2. Étendez délicatement le ressort avec la pince à becs fins pour atteindre le second point d’ancrage sur le levier de gaz
3. Vérifiez que la tension initiale est de 2-3 mm : le ressort doit exercer une traction visible mais permettre un léger déplacement manuel du levier sans forcer
4. Contrôlez que l’écart entre spires reste inférieur à 2 mm sur toute la longueur du ressort
5. Ne tordez jamais le ressort latéralement : un ressort tordu ne tire plus dans le bon axe et fatigue rapidement

Vérification mécanique et ajustements

Ressort en place, avant de rebrancher la bougie, actionnez plusieurs fois la commande de gaz manuellement depuis le guidon. Le mouvement doit être fluide, sans à-coups ni résistance anormale. Le papillon des gaz doit revenir franchement en position ralenti dès que vous relâchez la manette, si ça hésite ou si ça traîne, le sens d’enroulement est probablement inversé.

Vérifiez également que le ressort ne frotte pas contre le carter moteur ni contre le carburateur en position haute de régime. Un frottement crée une usure rapide et perturbe la régulation. Si le ressort touche une paroi, le point d’ancrage est incorrect ou le ressort est trop long pour ce modèle. Terminez en vous assurant que la rotation complète du levier de commande est possible sans butée parasite.

Réglage, tests et diagnostic des erreurs courantes

Réglage du régime moteur et validation

Le réglage définitif se fait moteur chaud, idéalement avec un tachymètre numérique positionné près de la bougie. Les régimes cibles selon le manuel de service officiel Briggs & Stratton sont les suivants :

Série moteur	Régime cible (tr/min)	Conditions de mesure
Classic / Quantum	2700-2900	À vide, moteur chaud
450E / 500E / 550E	2800-3100	À vide, moteur chaud
675EX / 190cc	3000-3200	Sous charge légère
Intek OHV 12.5hp	3200-3600	Lame engagée, charge réelle

La validation sous charge est impérative pour les tracteurs-tondeuses. Engagez la lame, passez dans une zone d’herbe dense et observez la réactivité. L’accélération doit être franche, sans trou d’air. Le retour au ralenti doit être stable, sans oscillations ni calage.

Erreurs de montage fréquentes et solutions

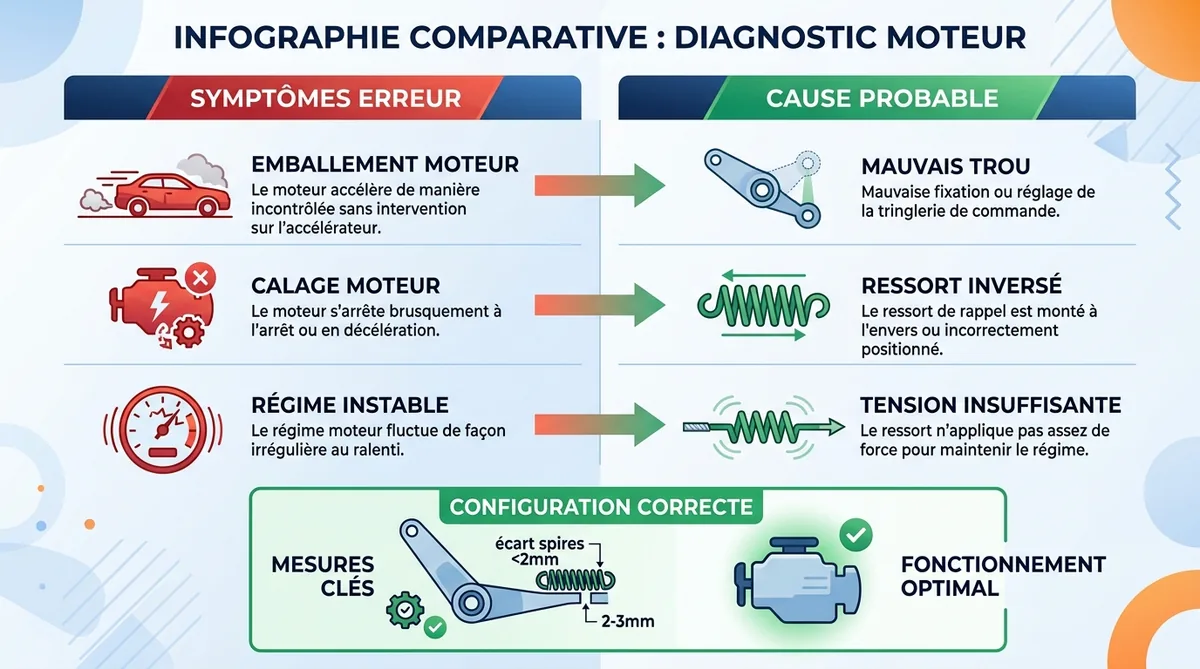

Après des années à diagnostiquer des régulateurs mal remontés, les erreurs se regroupent invariablement en deux catégories : l’emballement et le calage. Voici comment trancher rapidement :

• Emballement moteur dès le démarrage : ressort trop tendu ou accroché trop haut sur le levier (trou n°3 au lieu de n°2). Décrochez et repositionnez au trou inférieur. Vérifiez aussi que les crochets ne sont pas inversés, crochet ouvert côté carburateur au lieu du côté levier, erreur classique et non intuitive.
• Calage répété ou régime instable avec oscillations : ressort détendu (écart entre spires supérieur à 2 mm), mauvais sens d’enroulement, ou ressort secondaire de rappel oublié sur les séries 450/500. Remplacez le ressort et vérifiez la présence du ressort de rappel.
• Retour difficile au ralenti : sens d’enroulement inversé par rapport à l’origine. Déposez et remontez en respectant l’orientation photographiée avant dépose, c’est pour ça que la photo est non négociable.

Durée de vie et entretien préventif

Un ressort régulateur se contrôle lors de chaque vidange annuelle. Trois points à vérifier systématiquement : présence de corrosion sur le fil, déformation visible des crochets, perte de tension avec spires écartées à froid. Après 1000 à 1500 heures de fonctionnement, soit 2 à 3 saisons en usage intensif, le remplacement préventif est recommandé même sans symptôme apparent. Le coût d’un ressort neuf (8 à 15€ sur les séries courantes) est sans commune mesure avec la réparation d’un moteur qui a tourné en emballement pendant une saison.

Le temps d’intervention est de 1h30 à 2h30 pour un bricoleur méthodique qui suit ce guide. Avec de l’expérience, on descend sous l’heure. Si vous avez des doutes sur votre propre modèle, les schémas de montage détaillés par modèle disponibles auprès de techniciens spécialisés restent la référence pour les configurations atypiques.

Pour les bricoleurs qui souhaitent sourcer des pièces à moindre coût, l’agenda des vide-greniers par département permet parfois de dénicher des moteurs complets en pièces à des prix imbattables. Et si vous gérez une flotte d’équipements ou coordonnez des interventions à distance, le recrutement de freelances techniques peut s’avérer utile pour accéder à un réseau de compétences spécialisées rapidement.

Questions fréquentes sur le montage du ressort régulateur

Quel est le rôle exact du ressort régulateur sur un moteur Briggs et Stratton ?

Ce ressort, aussi appelé ressort de gouverneur, maintient une tension constante contre l’action des masselottes centrifuges pour stabiliser le régime moteur entre 2800 et 3200 tr/min quelle que soit la charge. Sans lui, le moteur s’emballe ou cale. C’est la pièce centrale de toute la régulation mécanique, avec une force de rappel nominale de 15 à 25 N selon les séries.

Où se trouve précisément le ressort sur le carburateur et comment l’identifier ?

Le ressort se situe entre le levier de régulateur (sur le carter) et la tringlerie du papillon des gaz (sur le carburateur). Il se distingue par ses crochets aux extrémités et sa taille réduite, entre 30 et 45 mm au repos. Sa localisation diffère selon les séries : sur les 450E/500E, il est orienté quasi horizontalement ; sur les Intek, il est plus vertical et peut être accompagné d’un ressort secondaire de rappel à ne pas oublier.

Comment régler la tension du ressort sur un moteur 5 hp ou série 450E/500E ?

Au repos, le ressort doit présenter un écartement initial de 2-3 mm entre spires. Sur les moteurs 5 hp et séries E, le trou d’accrochage détermine la tension : trou intérieur (n°1) pour une tension faible correspondant au ralenti, trou extérieur (n°2 ou n°3) pour une tension forte en plein régime. Validez avec un tachymètre en visant 2800-3100 tr/min moteur chaud.

Quels sont les signes d’un mauvais montage du ressort régulateur ?

Les signes à surveiller incluent : emballement moteur dès le démarrage (ressort trop court ou mauvais trou d’ancrage), régime instable avec oscillations (ressort détendu ou spires écartées de plus de 2 mm), retour difficile au ralenti (sens d’enroulement inversé), et 10 à 15 % en cas de dysfonctionnement prolongé du régulateur.

Où trouver le schéma de tringlerie adapté à mon modèle Briggs et Stratton ?

Les manuels de service officiels, disponibles sur le site Briggs Europe en renseignant le code moteur gravé sur le carter, contiennent toutes les vues éclatées. Le numéro de série est indispensable : les trous d’ancrage diffèrent entre les volumes 480 (séries 450E/500E/550E) et 590 (675EX/190cc). Sans ce numéro, vous risquez de commander un ressort incompatible malgré une apparence identique.

Quelle différence entre régulateur mécanique et régulateur de tension électrique ?

Le ressort régulateur concerne uniquement le régulateur de vitesse mécanique centrifuge, qui agit sur le papillon des gaz. Le régulateur de tension électrique est un composant totalement différent, situé sur le système de charge et l’alternateur. Confondre les deux lors du diagnostic mène à des interventions inutiles, j’ai vu des propriétaires remplacer un régulateur électronique alors qu’un simple ressort fatigué à 10€ était la cause réelle du problème.
