L’essentiel à retenir : une panne d’éclairage avec un disjoncteur enclenché provient souvent d’un court-circuit impédant ou d’une connexion desserrée dans une boîte de dérivation. Ce diagnostic méthodique permet d’isoler un composant défaillant, comme un interrupteur usé ou une douille oxydée, évitant ainsi des risques d’incendie invisibles. Un serrage annuel des borniers garantit la continuité du flux électrique 230V.
Votre installation affiche plus de lumière mais disjoncteur ok, créant un paradoxe technique frustrant où le courant semble présent sans éclairer vos pièces. Ce guide analyse méthodiquement les défaillances invisibles, des douilles oxydées aux boîtes de dérivation encastrées, pour rétablir votre confort visuel. Vous découvrirez comment diagnostiquer un court-circuit impédant ou un neutre défaillant grâce à une expertise rigoureuse et des mesures de tension précises au multimètre.

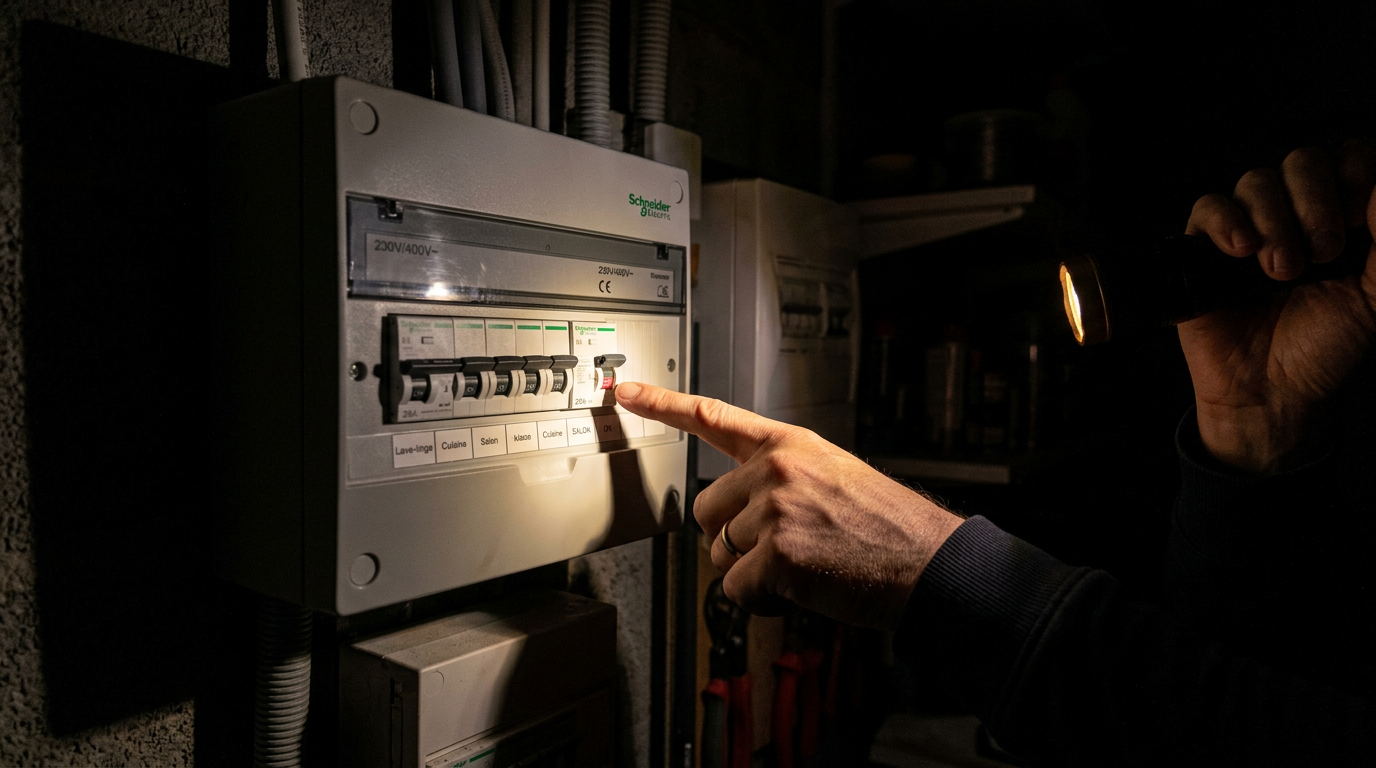

Panne d’éclairage avec disjoncteur enclenché : comprendre les causes invisibles
Après avoir constaté que le tableau électrique semble opérationnel, il faut entamer une investigation méthodique sur les composants terminaux du circuit.
Vérification systématique des ampoules et des points de raccordement
Testez l’ampoule sur un support fonctionnel pour confirmer sa défaillance. L’aspect visuel du filament est parfois trompeur. Utilisez systématiquement une ampoule neuve pour vos tests.

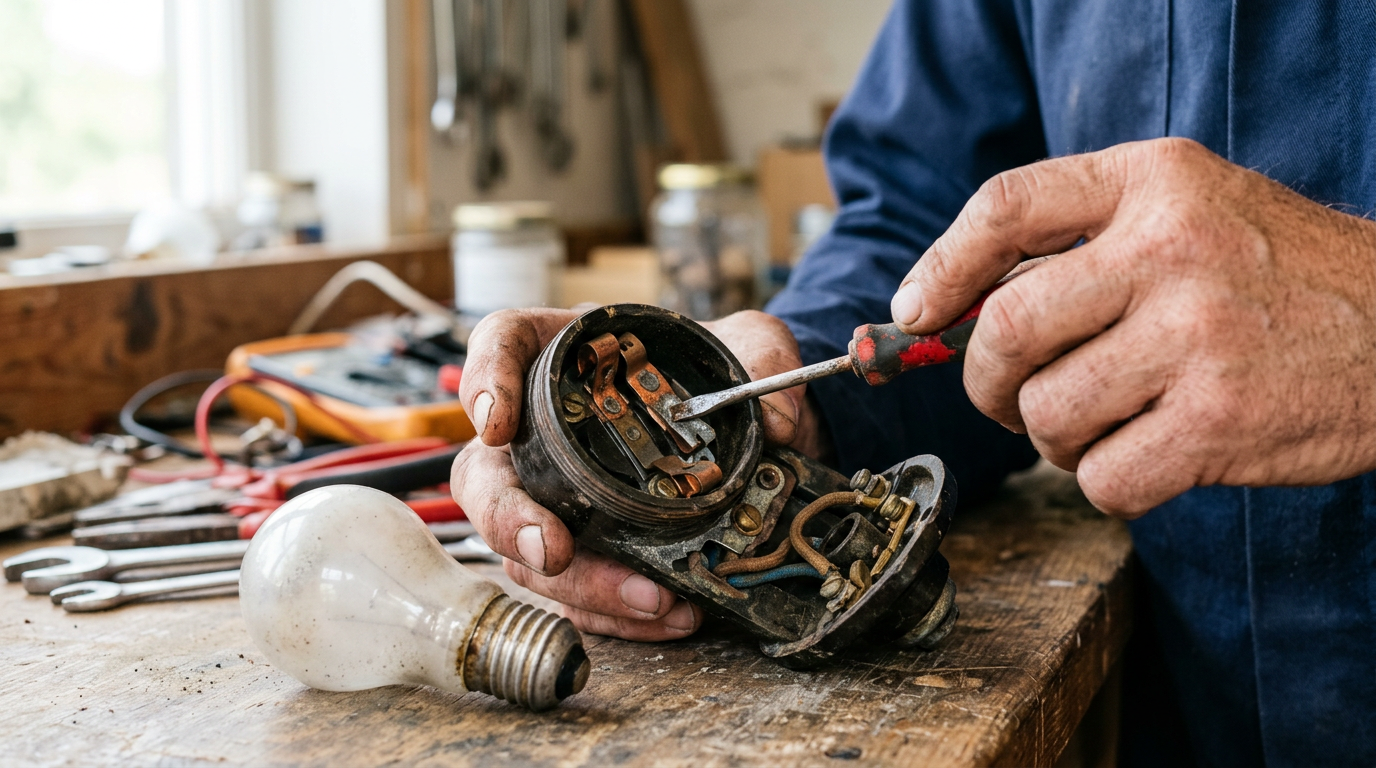

Inspectez la douille pour détecter une éventuelle oxydation. Vérifiez si les languettes de contact ne sont pas trop écrasées ou noircies.
Contrôlez le serrage des dominos. Un fil desserré coupe le flux électrique.
Analyse des interrupteurs et de la détection des contacts défaillants
Analysez le ressenti tactile de la commande. Un mécanisme “mou” indique souvent une rupture interne du ressort ou des contacts. Si l’interrupteur est chaud au toucher, c’est un signe de danger immédiat. Coupez le courant pour éviter un incendie.
Écoutez les grésillements suspects lors de l’activation. Ce bruit traduit un arc électrique interne dû à l’usure.
Diagnostic par élimination pour isoler le circuit défectueux
Tester tous les luminaires de la même zone. Déterminer si un seul point est éteint ou tout le groupe. Cela oriente vers la source du problème.
Vérifiez les prises de courant adjacentes. Utilisez une lampe de chevet comme témoin. Consultez ce guide sur la vérification d’une panne localisée au logement pour approfondir votre diagnostic.
Dans mon expérience, un court-circuit peut fragiliser une connexion dans une boîte de dérivation sans faire sauter le disjoncteur divisionnaire. Si tout semble correct mais que le noir persiste, vérifiez le serrage des fils au tableau : une vis mal bloquée est une cause fréquente de panne intermittente.
Examen du tableau électrique : au-delà de la simple position du levier
Si les points lumineux et les commandes sont sains, le problème se situe peut-être plus haut, au cœur même de votre protection électrique.
Différences techniques entre disjoncteur différentiel, divisionnaire et fusible
Le différentiel 30mA assure la sécurité humaine. Le divisionnaire protège contre les surcharges. Chaque module possède une fonction de protection bien spécifique.
Sur les anciens tableaux, le témoin d’un fusible peut rester intact malgré la fusion du fil. Un testeur de continuité est indispensable pour confirmer son état réel.

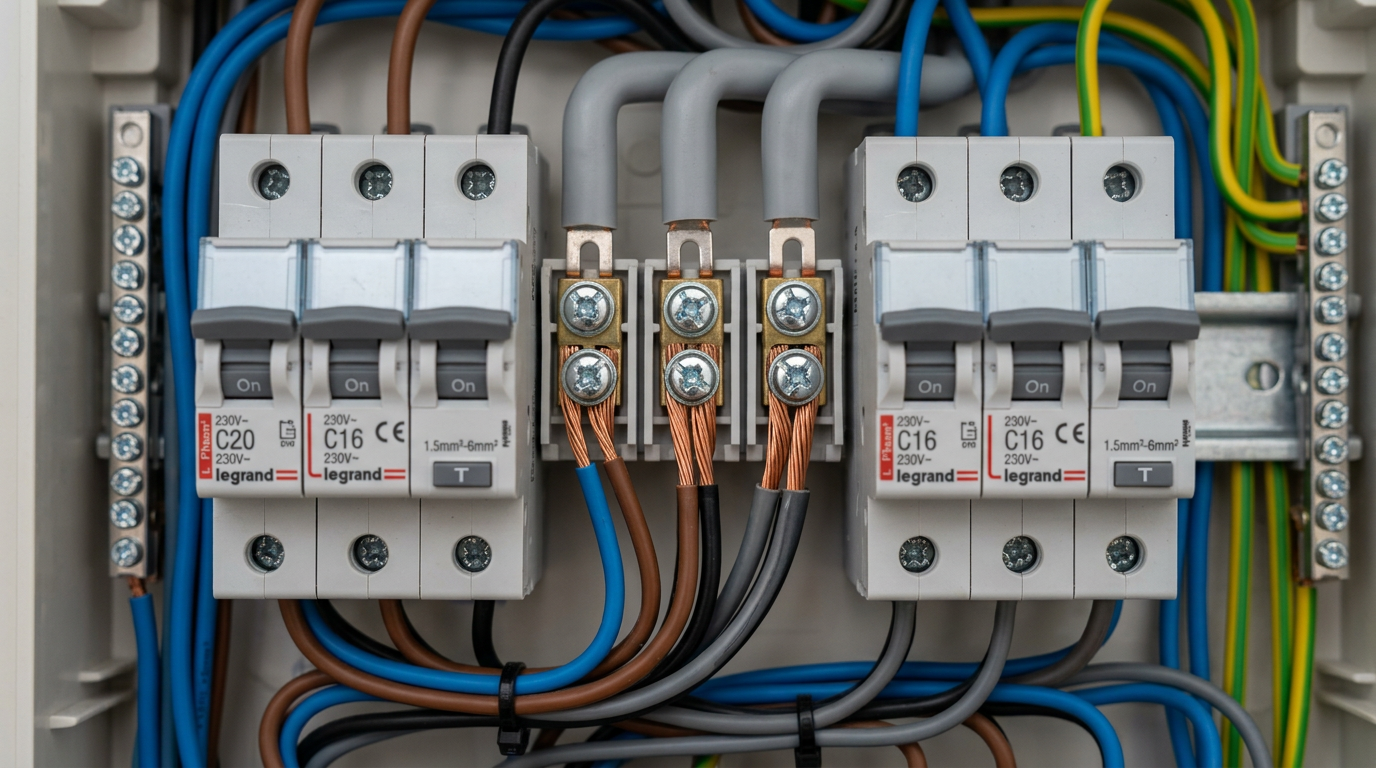

Identification des signes de surchauffe ou de serrage insuffisant
Examinez visuellement les peignes d’alimentation. Cherchez des traces de brunissement ou de plastique fondu sur les bornes. Une odeur de chaud doit vous alerter sur un mauvais serrage des fils.
Vérifiez la fixation mécanique des modules sur le rail. Ils ne doivent pas bouger pour garantir une connexion stable.
Pourquoi un court-circuit ne fait pas toujours sauter le disjoncteur ?
Le court-circuit impédant explique cette anomalie. La résistance est trop élevée pour déclencher la protection magnétique. Le courant circule sans faire basculer le levier.
Une longueur excessive de câbles diminue aussi l’intensité du défaut perçue. Cela empêche le déclenchement immédiat de la protection.
Un disjoncteur qui reste enclenché malgré une panne franche cache souvent une défaillance de sélectivité ou une résistance de défaut trop importante.
Manœuvrez manuellement votre disjoncteur (OFF puis ON) pour réarmer son mécanisme. Dans mon expérience, un ressort fatigué peut bloquer les contacts alors que la manette semble armée. Chez Klap, nous privilégions des composants certifiés pour leur réactivité mécanique.
Localisation des boîtes de dérivation et utilisation du multimètre
Pour aller plus loin dans l’expertise, il devient nécessaire de suivre le cheminement des câbles à travers les parois.

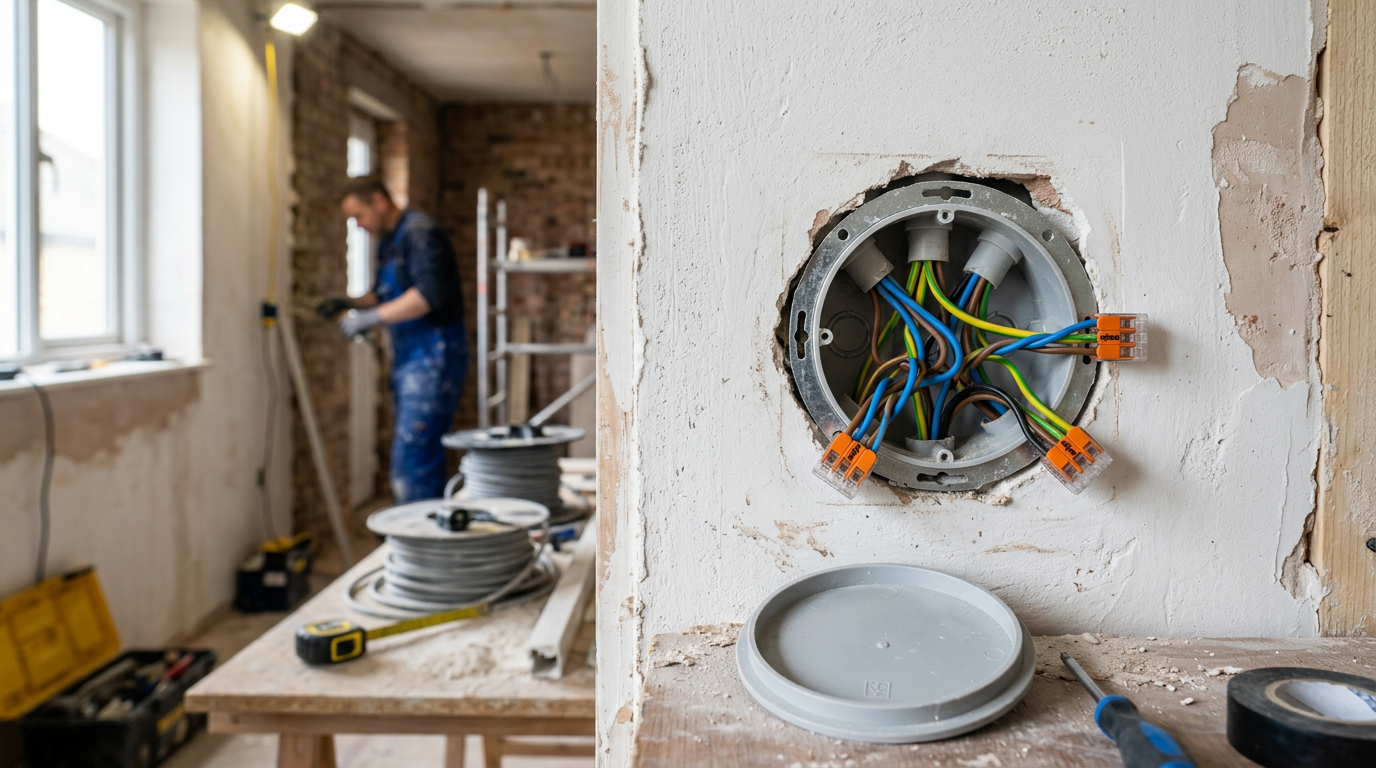

Techniques pour trouver les boîtes de dérivation encastrées ou masquées
Cherchez les couvercles ronds sous le papier peint. Tapotez les murs pour repérer un son creux suspect. Les boîtes se situent souvent au-dessus des interrupteurs.
Utilisez un détecteur de matériaux. Cet outil repère les vis métalliques des boîtes noyées. Voici les éléments à identifier :
- Caches plastiques circulaires
- Détecteur de métaux
- Alignement vertical avec les appareillages

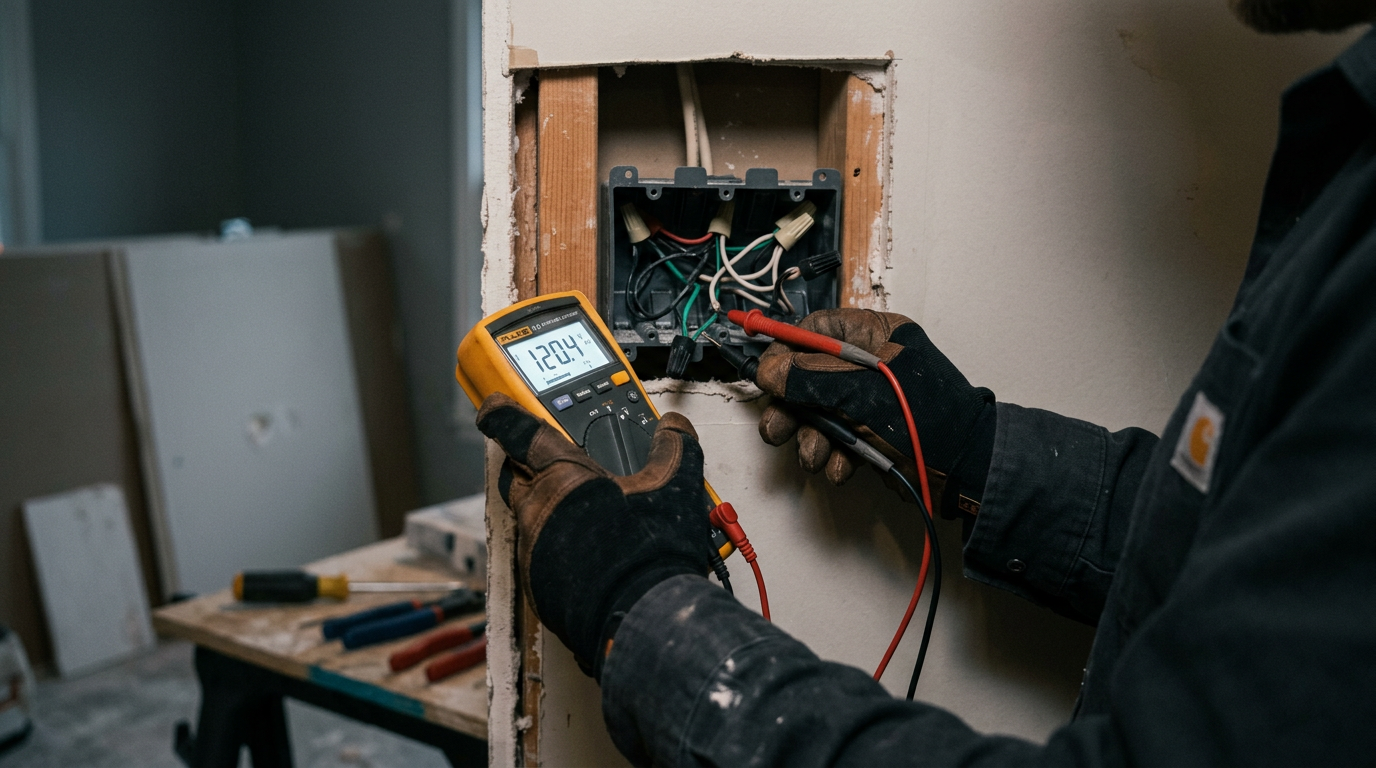

Mesure de la tension et test de continuité des fils conducteurs
Réglez le multimètre sur 600V alternatif. Mesurez la tension entre la phase et le neutre. Vous devez obtenir une valeur proche de 230 volts.
Passez en mode ohmmètre hors tension. Testez la continuité des fils pour détecter une coupure nette.
Vérifiez l’arrivée du courant à l’interrupteur. C’est le point de contrôle stratégique.
Risques liés au neutre commun et à la filiation des circuits
Expliquez le danger du neutre partagé. Un circuit éteint peut rester sous tension par retour. C’est une erreur classique dans les vieilles bâtisses.
Identifiez les repiquages sauvages entre différentes lignes. Cela fausse totalement votre diagnostic de départ.
Soyez extrêmement prudent lors des tests. Un neutre peut être “pollué” par un autre circuit.
Sécurité électrique et critères de mise aux normes NF C 15-100
Au-delà du simple dépannage, ces incidents sont souvent le révélateur d’une installation qui arrive en fin de vie.
Signes d’obsolescence d’une installation nécessitant une rénovation
Inspecter la gaine isolante des conducteurs. Les anciens fils entourés de tissu ou de caoutchouc craquent avec le temps. L’absence de fil de terre vert et jaune est aussi un signal d’alarme. Votre sécurité n’est alors plus garantie.
Vérifier la présence de différentiels 30mA. Sans eux, le risque d’électrisation est permanent.
Maintenance préventive et documentation des incidents pour l’expert
Actionner le bouton “Test” du tableau mensuellement. Ce geste simple vérifie la réactivité mécanique des disjoncteurs. Notez chaque panne dans un petit carnet dédié.
| Action de maintenance | Fréquence | Objectif |
|---|---|---|
| Test bouton différentiel | Mensuel | Vérifier la coupure de sécurité |
| Resserrage des borniers | Annuel | Éviter les arcs électriques |
| Contrôle visuel des prises | Semestriel | Détecter les traces de chauffe |
Seuils de dangerosité imposant le recours à un électricien qualifié
Reconnaître ses propres limites techniques. Si une odeur de brûlé persiste malgré vos tests, stoppez tout. Un professionnel possède les outils de mesure certifiés.
Consultez les recommandations officielles pour solliciter l’intervention d’un électricien professionnel.
Ne jouez pas avec votre vie. L’électricité demande une expertise rigoureuse.
Je constate souvent que les usagers oublient de tester leur bouton différentiel. Pourtant, ce petit bouton “T” est votre seule garantie que le mécanisme interne n’est pas grippé. Faites-le une fois par mois, c’est le b.a.-ba pour éviter de se retrouver avec plus de lumière mais disjoncteur ok sans comprendre pourquoi.
Face à un éclairage inopérant malgré un tableau enclenché, vérifiez systématiquement l’état des ampoules, le serrage des borniers et l’intégrité de vos interrupteurs. Si ce diagnostic de proximité échoue, l’usage d’un multimètre devient impératif pour localiser une rupture de continuité. Ne négligez jamais un grésillement : une intervention experte garantit votre sécurité durable.
FAQ
Pourquoi mes lumières ne s’allument-elles plus alors que le disjoncteur est bien enclenché ?
Cette situation indique généralement une rupture de la continuité électrique en aval du tableau. Les causes fréquentes incluent une ampoule grillée, une douille oxydée ou un fil desserré dans une boîte de dérivation. Il arrive également qu’un court-circuit endommage une connexion spécifique sans pour autant faire basculer le levier du disjoncteur, notamment en cas de résistance de défaut trop élevée.
Une autre possibilité technique réside dans la défaillance de l’interrupteur ou un problème de câblage interne, tel qu’un neutre interrompu. Si l’installation est ancienne, un fusible peut avoir fondu sans que son témoin visuel ne soit explicite, nécessitant alors un test de continuité au multimètre pour confirmer son état réel.
Comment procéder au nettoyage d’une douille d’ampoule présentant des signes d’oxydation ?
L’oxydation entrave le passage du courant et peut provoquer des clignotements ou des pannes franches. Pour y remédier, coupez impérativement l’alimentation générale avant toute intervention. Vous pouvez nettoyer le culot de l’ampoule et les contacts de la douille avec un mélange de vinaigre d’alcool et d’eau, ou utiliser un abrasif léger pour retrouver une surface conductrice saine.
Si la languette de contact au fond de la douille est trop écrasée, redressez-la délicatement avec un petit tournevis plat pour assurer une pression suffisante sur le culot de l’ampoule. Toutefois, si l’oxydation est profonde ou si le support présente des traces de brûlure, le remplacement standard du composant est la seule solution garantissant une sécurité durable conformément à la norme NF C 15-100.
Quels sont les signaux d’alerte indiquant qu’un interrupteur est défaillant ?
Un interrupteur défectueux se manifeste souvent par des signes tactiles ou auditifs. Un mécanisme qui devient “mou” ou, à l’inverse, difficile à actionner, traduit une usure des ressorts internes. Des grésillements ou des crépitements lors de la manipulation signalent la formation d’arcs électriques, ce qui représente un risque d’incendie imminent par échauffement des matériaux plastiques.
Si vous constatez que l’interrupteur est chaud au toucher ou si une odeur de brûlé s’en dégage, vous devez immédiatement isoler le circuit au tableau électrique. Ces symptômes, tout comme des lumières qui vacillent de manière aléatoire, imposent le remplacement de l’appareillage ou la vérification du serrage des conducteurs sur ses bornes de connexion.
Comment localiser une boîte de dérivation lorsqu’elle n’est pas apparente ?
Dans les habitations anciennes ou rénovées, les boîtes de dérivation sont souvent dissimulées sous du papier peint ou de l’enduit. Pour les repérer, examinez les parois à proximité du plafond, généralement à l’aplomb vertical des interrupteurs ou des prises. En tapotant les murs, un son creux peut révéler la présence d’un couvercle circulaire ou rectangulaire masqué.
L’utilisation d’un détecteur de matériaux est fortement recommandée pour localiser les vis métalliques ou les câbles convergeant vers un point central. Ces boîtes constituent des points de diagnostic stratégiques pour mesurer la tension (230V) entre la phase et le neutre et identifier une éventuelle coupure de ligne entre le tableau et vos points d’éclairage.
À quel moment est-il indispensable de solliciter l’intervention d’un électricien professionnel ?
Le recours à un expert est impératif dès lors que le diagnostic visuel et les tests de base (remplacement d’ampoule, vérification des fusibles) ne permettent pas de rétablir le courant. Si vous suspectez un défaut de neutre commun, une pollution de circuit dans une installation vétuste ou si des traces de surchauffe sont visibles sur les peignes d’alimentation du tableau, ne prenez aucun risque.
Un électricien qualifié dispose des instruments de mesure certifiés pour détecter des courts-circuits impédants ou des ruptures de continuité invisibles à l’œil nu. Toute intervention sur des composants sous tension ou la manipulation de circuits complexes nécessite une expertise technique rigoureuse pour prévenir les risques d’électrisation et garantir la conformité de votre habitat.
