L’essentiel à retenir : la performance d’un tube 40×40 dépend de sa nuance d’acier, le S355 offrant une limite élastique de 355 MPa contre 235 MPa pour le S235. Ce choix permet de supporter des charges supérieures sans déformation permanente. À noter qu’une épaisseur minimale de 3 mm est impérative en structure porteuse pour prévenir tout risque de voilement local.
Votre structure risque-t-elle de plier sous une charge imprévue ou de céder face au voilement local ? Ce guide technique analyse la résistance tube carré acier 40×40 en comparant les nuances S235 et S355 pour sécuriser vos calculs de flèche et de moment quadratique. Maîtrisez l’impact critique de l’épaisseur de paroi et des fixations pour garantir une portance optimale et une durabilité sans faille de vos ouvrages métalliques.

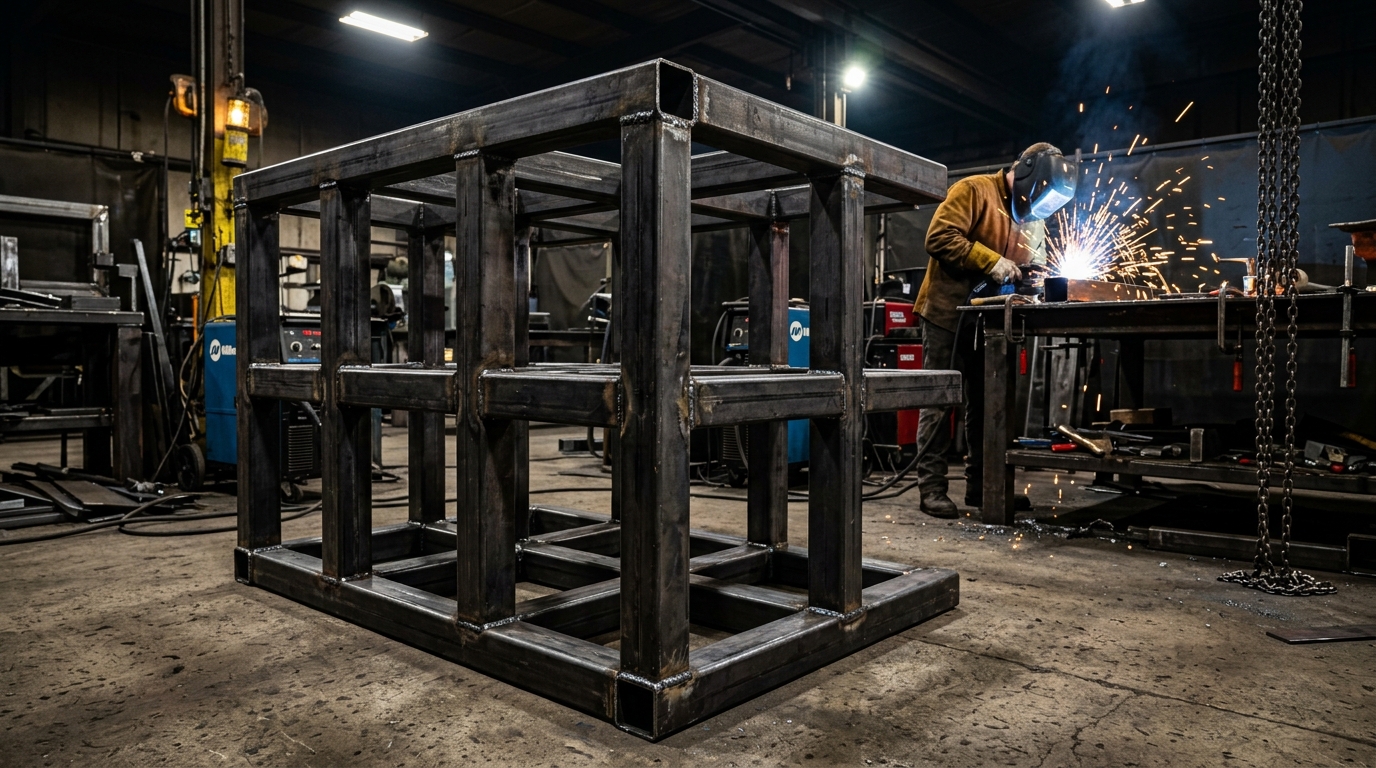

Résistance du tube carré acier 40×40 : l’impact des nuances S235 et S355
Après avoir choisi un format 40×40, la question de la nuance d’acier devient le premier levier de solidité.

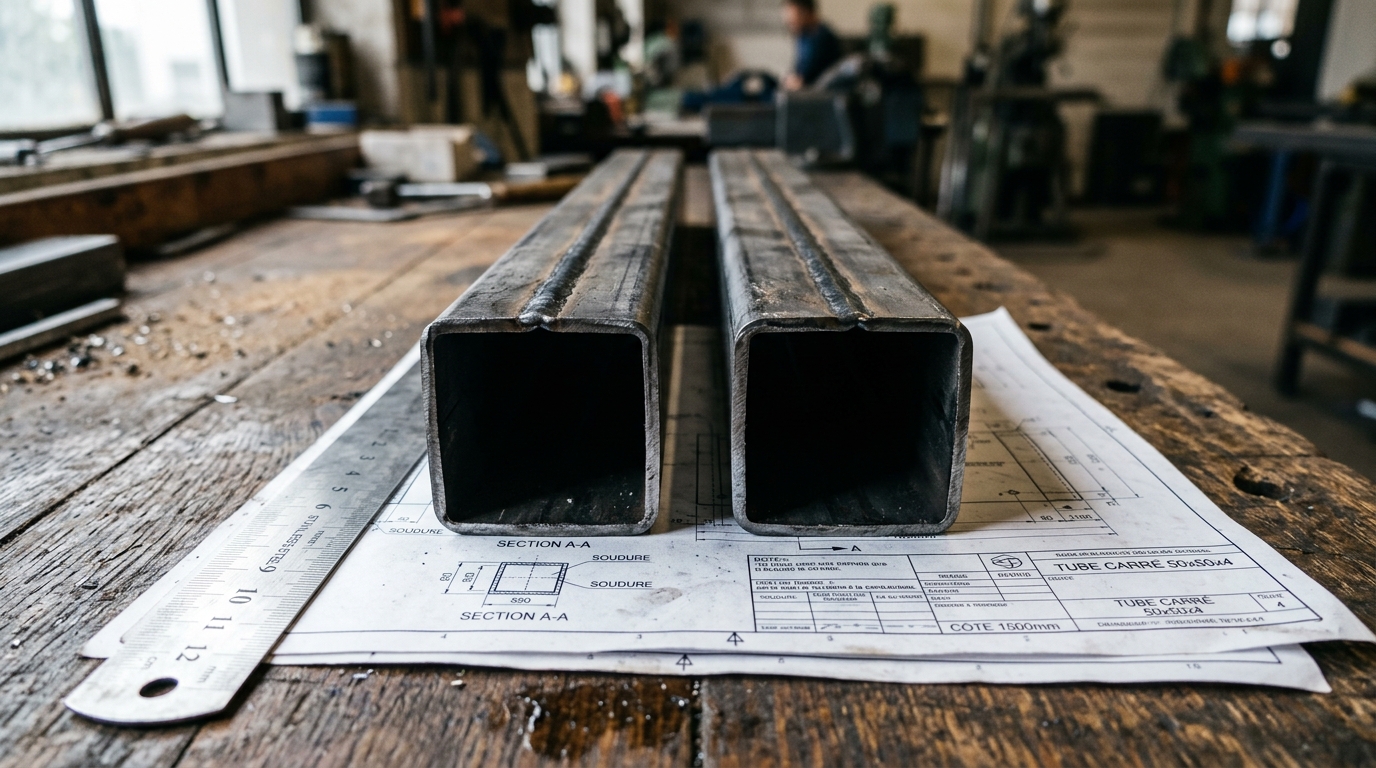

Propriétés mécaniques et limites élastiques des aciers de construction
Le S235 offre une limite élastique de 235 MPa, contre 355 MPa pour le S355. Cette différence permet au S355 de supporter des charges lourdes sans déformation permanente. C’est le choix des pros pour les structures sollicitées.
Pour un profilé 40×40, la contrainte maximale définit le seuil de sécurité. Une fois franchi, le métal commence à couler. La fiabilité dépend directement de cette limite d’élasticité nominale.
Le S235 se montre plus souple et pardonne les erreurs de conception. À l’inverse, le S355 s’avère plus rigide et exige une précision accrue lors de la mise en œuvre.
Module d’Young et rigidité : pourquoi la nuance ne change pas tout
Le module d’Young reste identique pour tous les aciers (210 000 MPa). La nuance n’influence pas la rigidité élastique. Un tube S355 pliera autant qu’un S235 sous une charge modérée.
La flèche demeure la même pour une charge donnée. Le gain du S355 n’apparaît que lors de sollicitations extrêmes. Ne payez pas un surplus inutile pour des charges standards.
L’usage du S355 repousse le point de rupture pour réduire le poids sans sacrifier la sécurité. Sinon, le S235 standard suffit largement aux besoins courants.
Passer au S355 ne réglera pas un problème de flambage sur un tube trop long. Pour qu’un poteau 40×40 résiste à la compression, privilégiez l’épaisseur de paroi.

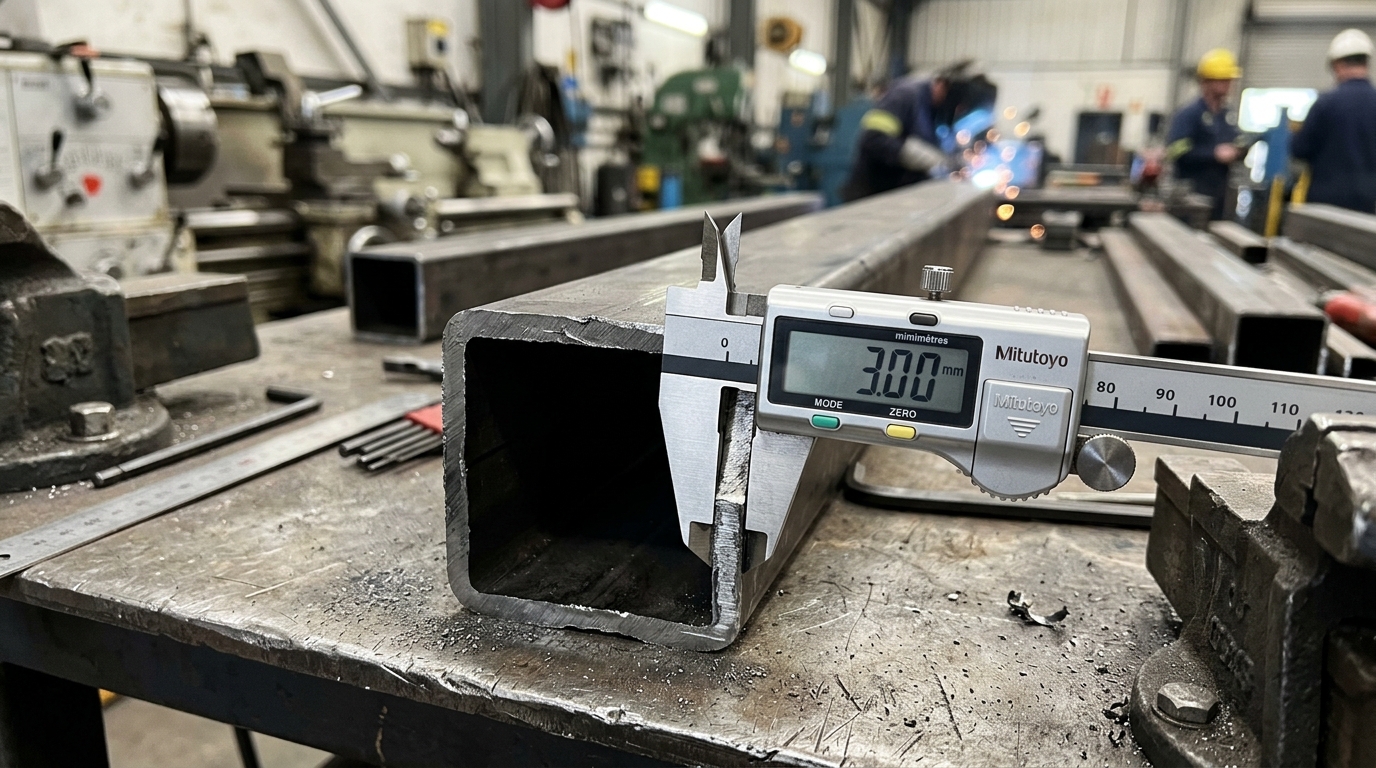

3 épaisseurs de paroi pour optimiser la portance et la stabilité
Si la nuance définit la qualité de l’acier, c’est l’épaisseur de la paroi qui dicte réellement la géométrie de la résistance.
Comparatif de performance entre les épaisseurs de 1,5 mm à 5 mm
Le gain de robustesse est massif. Passer de 2 mm à 4 mm double presque la capacité de charge. Votre choix doit être proportionnel à l’usage final.
| Épaisseur (mm) | Poids (kg/m) | Charge (kg) | Usage |
|---|---|---|---|
| 2 mm | 2,31 | 180 | Mobilier |
| 3 mm | 3,33 | 310 | Portails |
| 4 mm | 4,20 | 450 | Structures |
| 5 mm | 5,10 | 580 | Industrie |
L’impact du poids propre est réel. Un tube épais pèse lourd et peut surcharger vos fixations. Calculez toujours le poids total avant de souder.
Risques de voilement local et instabilité des parois fines
Le voilement local est traître. Une paroi trop fine peut s’écraser sous compression avant même que l’acier ne cède. C’est un piège classique.
Le tube perd sa forme carrée et s’aplatit. Une fois amorcé, la structure s’effondre brutalement sans prévenir. Soyez très vigilants sur ce point critique.
Pour du porteur, ne descendez jamais sous les 3 mm. C’est une règle de sécurité non négociable pour vos assemblages.
Dans mon expérience, trop de projets fléchissent car l’épaisseur est sacrifiée pour le prix. Pour une résistance tube carré acier 40×40 fiable, visez 3 mm en extérieur. Le 2 mm suffit pour un meuble, mais avouera ses limites sur une pergola.

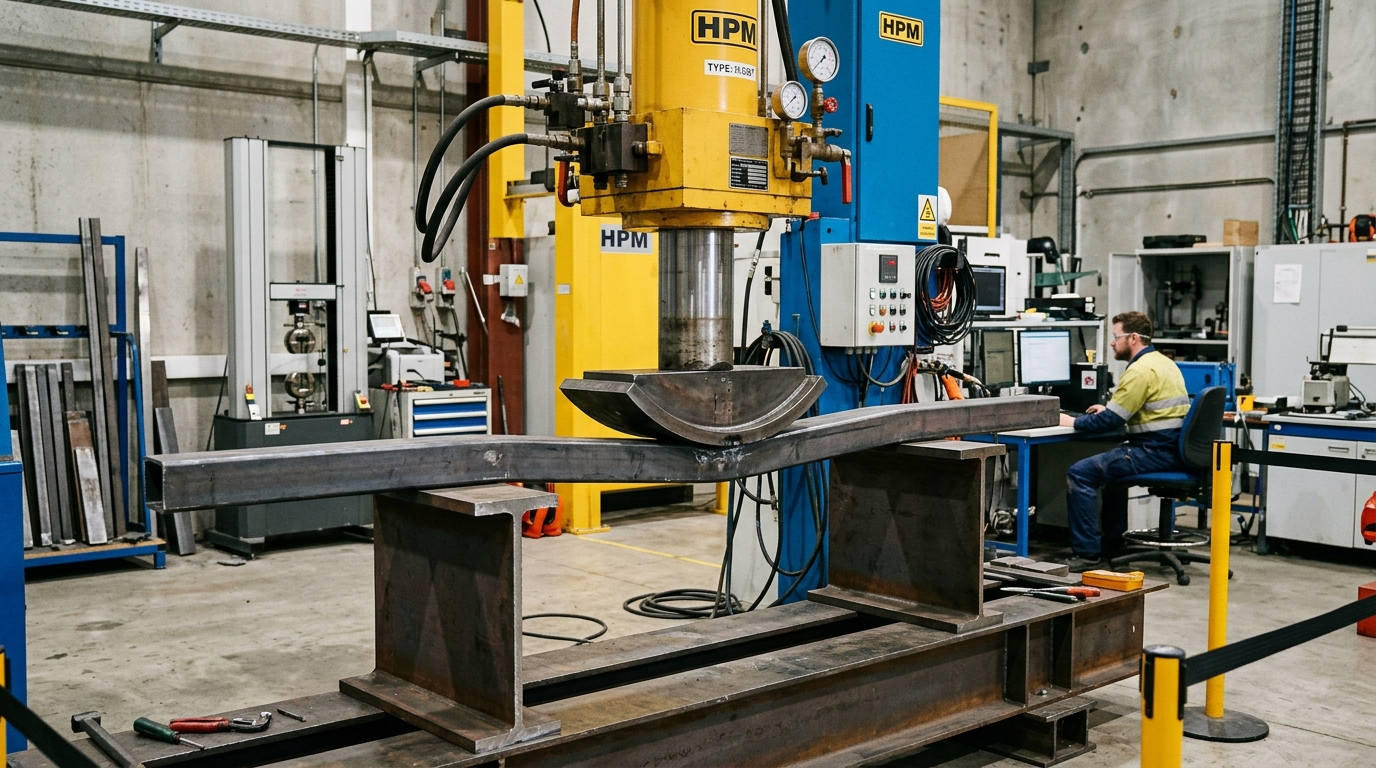

Comment calculer la flèche et la charge maximale du tube ?
Maintenant que les bases matérielles sont posées, passons aux chiffres pour valider vos plans de montage.
Formules de flexion et calcul du moment quadratique
La charge dépend du moment d’inertie I. Utilisez I = (D^4 – d^4) / 12.
L’inertie définit la résistance d’une section creuse. Plus la matière est loin du centre, plus le tube résiste. Le 40×40 optimise parfaitement ce principe géométrique simple.
Appliquez le module de section. Ce calcul vérifie si la fibre la plus éloignée dépasse la limite élastique. C’est le juge de paix structurel.
Influence du mode de fixation sur la flèche admissible
Comparez appui simple et encastrement. Souder les extrémités divise la flèche par quatre par rapport au simple posé. C’est une astuce majeure pour gagner en rigidité.
Un encastrement parfait est difficile à réaliser en bricolage, prévoyez toujours une marge de sécurité confortable.
Définissez les coefficients de sécurité. Appliquez un facteur de 1.5 pour du statique et 2 pour du dynamique. Ne jouez pas avec les limites.
Gestion des charges dynamiques et du montage en porte-à-faux
Analysez les vibrations. Une charge qui bouge fatigue l’acier bien plus vite qu’un poids mort. Les soudures sont les premières à lâcher sous ces cycles répétés.
Calculez pour une console. Le bras de levier multiplie les efforts à la base. Vérifiez l’épaisseur du support de fixation.
Prévenir la rupture fatale. Utilisez des renforts si le tube vibre visiblement. Le 40×40 peut rompre net sans déformation préalable.
Dans mon expérience, le module d’Young reste identique entre le S235 et le S355. Si votre montage vibre trop, changer la nuance d’acier est inutile. Il faut augmenter l’épaisseur de paroi pour gagner en rigidité réelle.
Assemblage et protection : garantir la pérennité de la structure
Une structure solide sur le papier ne vaut rien si l’assemblage et la protection contre le temps sont négligés.
Techniques de soudage et renforts par triangulation

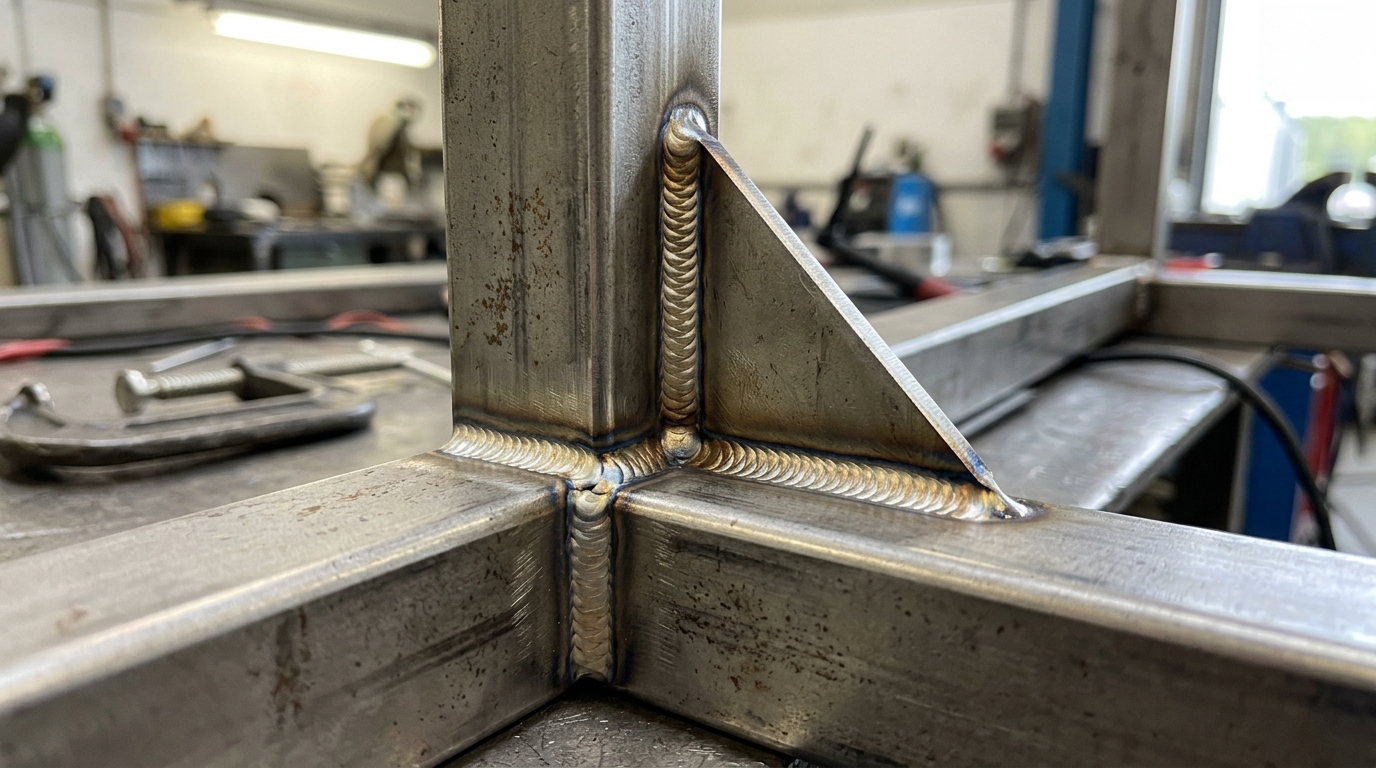

Je préconise systématiquement l’usage de goussets. Ces plaques triangulaires soudées dans les angles stabilisent les nœuds. Elles empêchent votre cadre de se déformer sous l’effort mécanique intense.
Le choix du procédé de soudage dépend de votre application spécifique :
- Soudure à l’arc (électrode enrobée) pour les fortes épaisseurs.
- Soudure MIG/MAG pour la rapidité et la propreté.
- Soudure TIG pour une finition esthétique sur mobilier.
Exploitez également la triangulation interne. Un tube placé en diagonale transforme les moments de flexion en traction. C’est mon secret pour des structures légères mais réellement indestructibles.

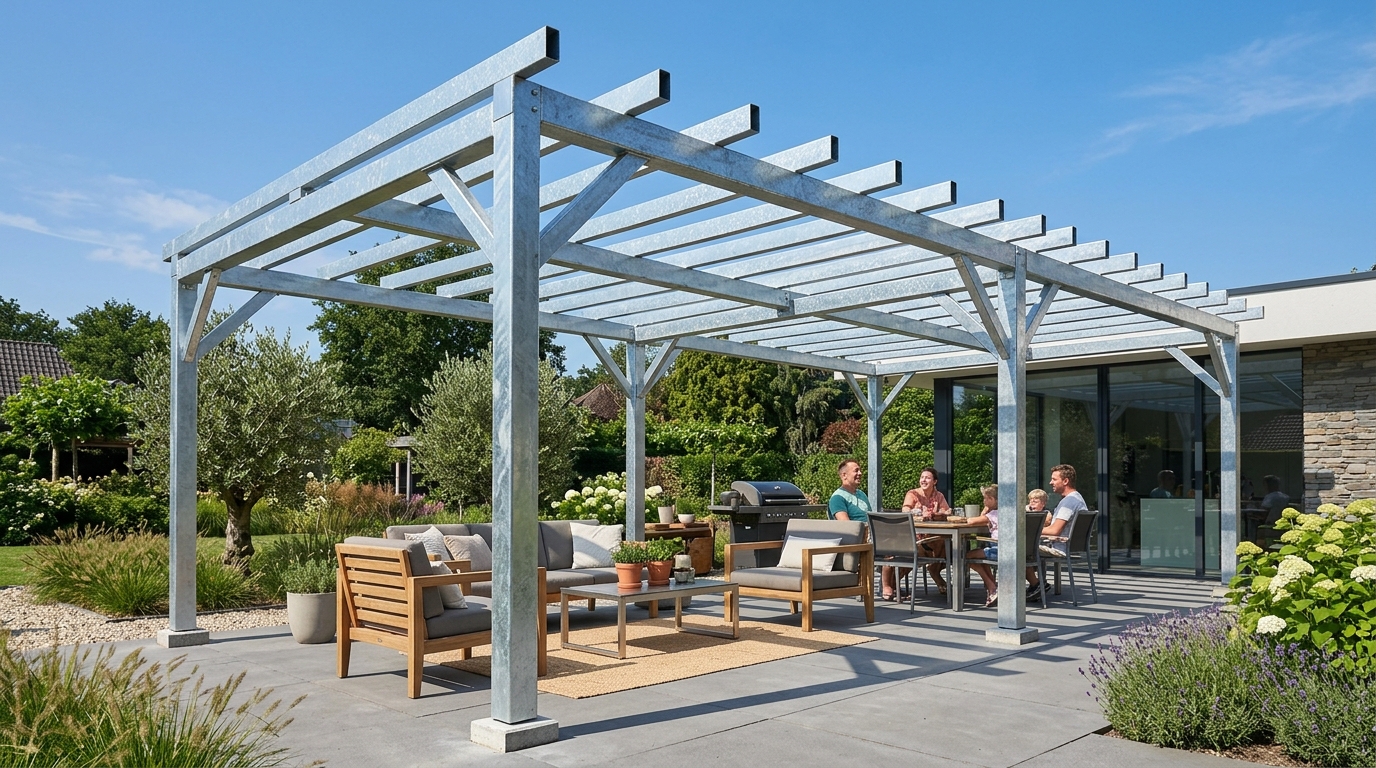

Traitements anticorrosion et durée de vie en extérieur
La galvanisation et le thermolaquage présentent des bénéfices distincts. La galvanisation protect l’intérieur du tube, ce qui est vital. Le thermolaquage offre une esthétique supérieure mais reste sensible aux rayures profondes.
La longévité sans protection est illusoire. En bord de mer, un tube de 2 mm peut percer en cinq ans. La rouille compromet la résistance tube carré acier 40×40 de manière totalement invisible.
Un entretien rigoureux reste indispensable. Inspectez vos points de soudure chaque année. Une simple retouche de peinture protège durablement votre investissement structurel.
Ne négligez jamais l’intérieur de vos tubes. Si vous optez pour le thermolaquage sans galvanisation préalable, assurez-vous que les extrémités sont parfaitement étanches. L’humidité stagnante à l’intérieur d’un profilé de 40×40 est le premier facteur de rupture prématurée que je constate sur le terrain.
La robustesse d’un ouvrage repose sur l’équilibre entre la nuance d’acier, l’épaisseur des parois et la géométrie du profilé. Sélectionnez un tube S355 de 3 mm minimum pour sécuriser vos structures porteuses contre le voilement. Maîtriser la résistance tube carré acier 40×40 garantit la pérennité de vos projets les plus ambitieux.
FAQ
Quelle est la différence de résistance entre un tube carré 40×40 en acier S235 et S355 ?
La distinction majeure réside dans la limite d’élasticité, soit la contrainte maximale avant déformation permanente. Un tube en nuance S355 offre une limite minimale de 355 MPa, contre 235 MPa pour le S235. En pratique, le S355 supporte des charges structurelles nettement plus élevées pour une géométrie identique.
Il est toutefois crucial de noter que leur rigidité (module d’Young) est identique à 210 GPa. Sous une charge modérée, les deux tubes fléchiront de la même manière ; l’avantage du S355 ne se manifeste que lors de sollicitations extrêmes pour repousser le seuil de rupture.
Comment l’épaisseur de la paroi influence-t-elle la capacité de charge d’un profilé 40×40 ?
L’épaisseur est le paramètre géométrique déterminant de la performance. Augmenter l’épaisseur, par exemple de 2 mm à 4 mm, permet de doubler approximativement la capacité de charge. Cela s’explique par l’augmentation du moment quadratique, la matière étant concentrée en périphérie pour maximiser l’inertie de la section.
Cependant, une paroi trop fine (inférieure à 2 mm) expose la structure au risque de voilement local. Dans ce scénario, la paroi s’écrase ou s’aplatit sous la compression avant même que l’acier n’atteigne sa limite élastique, provoquant un effondrement brutal de l’ouvrage.
Comment peut-on calculer la flèche et le moment quadratique pour ce type de tube ?
Le calcul repose sur la formule du moment d’inertie pour une section creuse : I = (D^4 – d^4) / 12, où D est la dimension extérieure (40 mm) et d la dimension intérieure. Plus la valeur obtenue est élevée, plus le tube est apte à résister à la flexion sans se déformer excessivement.
Pour un calcul de flèche précis, le mode de fixation est déterminant. Un montage par encastrement (soudure rigide) peut diviser la flèche par quatre par rapport à un appui simple. Nous préconisons toujours l’application d’un coefficient de sécurité de 1.5 pour les charges statiques.
Quelles sont les meilleures pratiques pour assembler et protéger un tube 40×40 ?
Pour garantir la stabilité dimensionnelle, nous recommandons l’usage de goussets de renfort dans les angles afin d’éviter toute déformation en parallélogramme. La soudure MIG/MAG est privilégiée pour sa rapidité et sa propreté sur ces épaisseurs, tandis que la triangulation reste la solution technique supérieure pour transformer la flexion en traction/compression.
Concernant la pérennité, la galvanisation à chaud est la protection de référence car elle traite l’intérieur du tube. Sans un traitement anticorrosion rigoureux, un profilé exposé à l’extérieur peut perdre son intégrité structurelle en quelques années seulement, la rouille grignotant l’épaisseur utile de l’acier.
